Danfoss Stellantrieb AMEi 6 iNET 24VAC/VDC Ferneinstellung, Dp AFP2, AFD2, AFA2, AFPQ2, AFQMP

Danfoss Stellantrieb AMEi 6 iNET 24VAC/VDC Ferneinstellung, Dp AFP2, AFD2, AFA2, AFPQ2, AFQMP

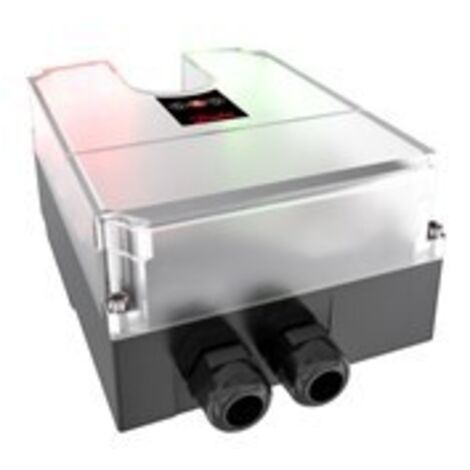

Der Danfoss Stellantrieb AMEi 6 iNET ist ein intelligenter elektrischer Stellantrieb, der für die Optimierung von Fernwärme- und Fernkälte-Systemen konzipiert wurde. Er ermöglicht die Ferneinstellung des Differenzdrucks (D:p) und trägt zur Pumpenoptimierung bei. Das Gerät ist für den Einsatz mit Ventilen der Serien AFP 2, AFQMP 2, AFPQ 2, AFD 2 und AFA 2 geeignet und wird mit einer Versorgungsspannung von 24 VAC/VDC betrieben.

Welche Vorteile bietet die Ferneinstellung des Differenzdrucks?

Der Danfoss AMEi 6 iNET Stellantrieb ermöglicht die präzise Ferneinstellung des Differenzdrucks (D:p). Dies ist entscheidend, um die Wärmeverteilung in Fernwärme- und Fernkälte-Systemen zu optimieren und den Wärmeverbrauch anzupassen. Durch die Anpassung des Differenzdrucks an jedem Abzweig kann eine effizientere Systemleistung und eine verbesserte Pumpenoptimierung erreicht werden.

Welche technischen Merkmale zeichnen den Stellantrieb aus?

Der Stellantrieb arbeitet mit einer Versorgungsspannung von 24 VAC/VDC bei einer Frequenz von 50Hz/60Hz und einer Leistungsaufnahme von 16 VA. Er bietet ein Drehmoment von 7 Nm und eine Stellzeit von 36 Sekunden pro Umdrehung oder 18 Sekunden pro Millimeter Hub. Der maximale Hub beträgt 30 mm, wobei ein vollständiger Hub etwa 30 Minuten dauert. Die Umgebungstemperatur für den Betrieb liegt zwischen 0 °C und 55 °C.

Wie ist die Konnektivität und Bedienung des AMEi 6 iNET gestaltet?

Der Danfoss AMEi 6 iNET verfügt über galvanisch getrennte Ein- und Ausgangssignale. Als Eingangssignal können 0(4) - 20 mA oder 0(2) - 10 V dc verwendet werden, während das Ausgangssignal ebenfalls 0(4) - 20 mA oder 0(2) - 10 V dc liefert, unabhängig vom Eingangssignal. Eine Modbus RS485 Schnittstelle ist integriert. Die Bedienung wird durch einen elektrischen Handbetrieb, eine Positionsanzeige mit LED-Signalisierung und eine externe Reset-Taste erleichtert.

Welche Schutzfunktionen und Montageeigenschaften sind vorhanden?

Der Stellantrieb ist mit einem thermischen Überlastschutz und einer kraftabhängigen Endabschaltung ausgestattet. Die Schutzart IP 54 nach EN 60529 und Schutzklasse II sichern einen zuverlässigen Betrieb. Die Einbaulage ist beliebig. Für eine einfache Installation sorgen eine Vorfixierung mit Drahtsicherung und eine Verdrehsicherung. Eine automatische Kalibrierung auf den Hub des Druckstellantriebs ist ebenfalls integriert.

Technische Daten

• Versorgungsspannung: 24 VAC/VDC
• Frequenz: 50Hz/60Hz
• Leistungsaufnahme: 16 VA
• Drehmoment: 7 Nm
• Stellzeit: 36s/Umdrehung (18s/mm)
• Hub maximal: 30 mm
• Stellzeit vollständiger Hub: ca. 30 min
• Umgebungstemperatur: 0...+ 55 C
• Schutzart: IP 54
• Schutzklasse: II

Der Danfoss Stellantrieb AMEi 6 iNET ist eine zuverlässige Lösung zur präzisen Steuerung von Fernwärme- und Fernkälte-Systemen. Mit seiner 24 VAC/VDC Versorgungsspannung, einem Drehmoment von 7 Nm und der Möglichkeit zur Ferneinstellung des Differenzdrucks bietet er eine effiziente und flexible Betriebsoptimierung. Die robuste Bauweise mit Schutzart IP 54 und die vielfältigen Anschlussmöglichkeiten, inklusive Modbus RS485, machen ihn zu einer vielseitigen Komponente für moderne Heizungs- und Kühlsysteme.

Produktspezifikation

• Hersteller-Serie: Virtus
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 082G4303
• Baulänge: 198
• Bauhöhe: 198
• Bautiefe: 198
• Explosionsgeschützt: nein
