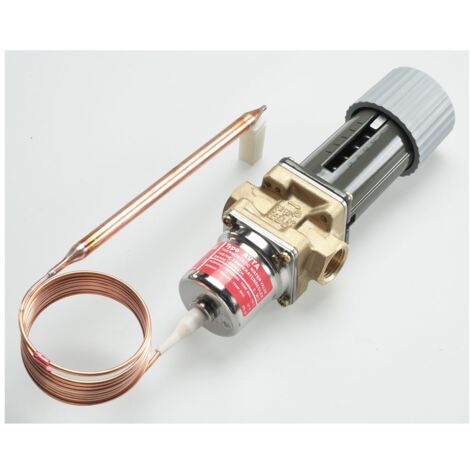

Danfoss Temperaturregler AVTA 20 Rp 3/4", 50-90 Grad C Kvs 3,4

Danfoss Temperaturregler AVTA 20 Rp 3/4", 50-90 Grad C Kvs 3,4

Der Danfoss Temperaturregler AVTA 20 Rp 3/4" ist ein thermostatischer Kühlwasserregler, der zur stufenlosen und proportionalen Regelung des Durchflusses von Flüssigkeiten dient. Dieses selbsttätige Ventil arbeitet ohne zusätzliche Energiezufuhr und ist für einen Sollwertbereich von 50 bis 90 Grad Celsius ausgelegt. Es ermöglicht eine präzise Temperaturkonstanz und trägt zu einem wirtschaftlichen Betrieb in Kühlsystemen sowie Heizungssystemen bei.

Wie funktioniert der Danfoss Temperaturregler AVTA 20?

Der AVTA 20 von Danfoss ist ein selbsttätiges Ventil, das ohne externe Energiequellen wie Elektrizität oder Druckluft funktioniert. Die Regelung des Durchflusses erfolgt proportional zur Fühlertemperatur und der gewählten Einstellung. Bei steigender Temperatur öffnet das Ventil, um den Durchfluss zu erhöhen und die gewünschte Temperatur konstant zu halten. Der druckentlastete Ventilkegel sorgt für eine stabile und zuverlässige Funktion.

Für welche Anwendungen und Medien ist der AVTA 20 geeignet?

Dieser Temperaturregler ist vielseitig einsetzbar und optimiert den Wirkungsgrad in verschiedenen Systemen. Er findet Anwendung in Kühlsystemen zur präzisen Regelung von Kühlwasser sowie in Heizungssystemen für Warmwasser oder Dampf. Das Ventilgehäuse besteht aus Messing (MS 58), der Fühler aus vernickeltem Kupfer. Eine spezielle Ausführung mit Ventilkörper aus Edelstahl ist für aggressive Medien, wie sie im Marinesektor oder in der chemischen Industrie vorkommen, verfügbar. Die maximale Medientemperatur beträgt 130 Grad Celsius und der maximale Differenzdruck 7 bar.

Welche technischen Merkmale bietet der AVTA 20?

Der Danfoss Temperaturregler AVTA 20 verfügt über einen Anschluss mit Rohrinnengewinde Rp 3/4 nach ISO 7/1 und einer Nennweite von DN 20. Die Kapillarrohrlänge beträgt 2,0 Meter, was flexible Installationsmöglichkeiten bietet. Der Sollwertbereich liegt zwischen 50 und 90 Grad Celsius, während die maximale Fühlertemperatur 125 Grad Celsius erreicht. Der kvs-Wert von 3,4 m³/h gibt den Durchfluss bei vollem Öffnungsgrad an.

Technische Daten

• Sollwertbereich: 50 - 90 Grad Celsius
• Maximale Fühlertemperatur: 125 Grad Celsius
• Maximale Medientemperatur: 130 Grad Celsius
• Anschluss: DN 20, Rp 3/4 Innengewinde (ISO 7/1)
• kvs-Wert: 3,4 m³/h
• Kapillarrohrlänge: 2,0 m
• PN: 16
• Maximaler Differenzdruck: 7 bar
• Ventilgehäuse: Messing (MS 58)
• Fühler: Kupfer vernickelt

Der Danfoss Temperaturregler AVTA 20 bietet eine zuverlässige und energieeffiziente Lösung für die präzise Temperaturregelung in industriellen Prozessen. Seine selbsttätige Funktionsweise, der breite Sollwertbereich von 50 bis 90 Grad Celsius und der kvs-Wert von 3,4 m³/h ermöglichen einen stabilen Betrieb und tragen zur Optimierung des Energieverbrauchs bei.

Produktspezifikation

• Hersteller-Artikelnummer: 003N3182
• Hersteller-Warengruppe: Spulen, Zubehör
• Hersteller-Produktgruppe: Danfoss Wärme
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
