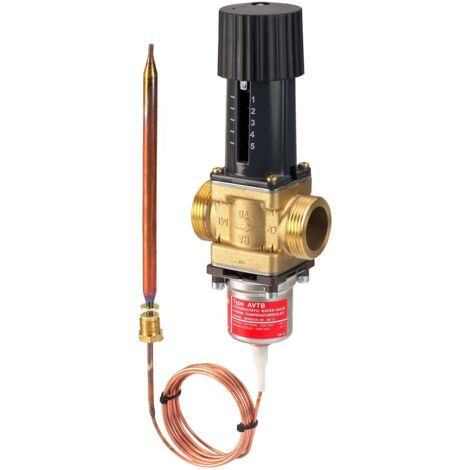

Danfoss Temperaturregler AVTB 15 Rp 1/2", IG, 20-60 Grad C Kvs 1,9

Danfoss Temperaturregler AVTB 15 Rp 1/2", IG, 20-60 Grad C Kvs 1,9

Der Danfoss Temperaturregler AVTB 15 ist ein thermostatisch gesteuertes Wasserventil zur präzisen Temperaturregelung von Flüssigkeiten. Dieser Regler arbeitet ohne Fremdenergie und schließt bei steigender Temperatur, was eine zuverlässige Steuerung im Sollwertbereich von 20 bis 60 Grad Celsius ermöglicht. Mit seinem druckentlasteten Ventilkegel und dem robusten Ventilgehäuse aus MS 58 ist er ideal für Heizungsanwendungen, bei denen eine flexible Montage im Vor- oder Rücklauf erforderlich ist.

Wie funktioniert der Danfoss Temperaturregler AVTB 15?

Der AVTB 15 regelt die Temperatur durch einen thermostatischen Mechanismus, der bei steigender Temperatur das Ventil schließt. Die Regelung erfolgt ohne externe Energiezufuhr, was den Betrieb besonders wartungsarm macht. Das Ventilgehäuse besteht aus Messing (MS 58) und ist mit einem druckentlasteten Ventilkegel ausgestattet, der eine stabile Funktion sicherstellt. Der Fühler ist aus vernickeltem Kupfer gefertigt und verfügt über ein Rohrgewinde R 3/4. Die Kapillarrohrlänge beträgt 2 Meter.

Welche technischen Merkmale bietet der Regler?

Der Regler ist für eine maximale Medientemperatur von 130 Grad Celsius und einen Nenndruck von PN 16 ausgelegt. Die maximale Fühlertemperatur liegt bei 90 Grad Celsius. Der zulässige Differenzdruck beträgt maximal 10 bar. Der Anschluss erfolgt über ein Innengewinde Rp 1/2 (DN 15). Der Kvs-Wert des Ventils liegt bei 1,9, was den Durchfluss bei vollem Öffnungsgrad beschreibt. Der Sollwertbereich für die Temperaturregelung liegt zwischen 20 und 60 Grad Celsius.

Ist die Installation des Temperaturreglers komplex?

Die Installation des Danfoss Temperaturreglers AVTB 15 ist unkompliziert. Er ist für die Montage im Vor- oder Rücklauf von Heizungsanlagen vorgesehen. Die Einbaulage des Fühlers ist für eine korrekte Funktion zu beachten. Die Verbindung erfolgt über Rohrgewinde, was eine einfache und sichere Installation ohne spezielle Werkzeuge ermöglicht. Es sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge nötig.

Technische Daten

• Anschluss: DN 15, Innengewinde Rp 1/2
• Sollwertbereich: 20-60 Grad C
• Max. Medientemperatur: 130 Grad C
• Max. Fühlertemperatur: 90 Grad C
• Max. Differenzdruck: 10 bar
• Kvs-Wert: 1.9
• Kapillarrohrlänge: 2 m
• Ventilgehäuse: MS 58
• Fühlermaterial: Kupfer vernickelt
• Nenndruck: PN 16

Der Danfoss Temperaturregler AVTB 15 bietet eine zuverlässige und energieunabhängige Lösung zur präzisen Temperaturregelung von Flüssigkeiten in Heizungsanlagen. Mit einem Sollwertbereich von 20 bis 60 Grad Celsius, einer maximalen Medientemperatur von 130 Grad Celsius und einem Kvs-Wert von 1,9 ist er für vielfältige Anwendungen geeignet und überzeugt durch einfache Montage und robuste Bauweise.

Produktspezifikation

• Hersteller-Artikelnummer: 003N8229
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVTB (schnell)
• Hersteller-Serie: Temperaturregler
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
