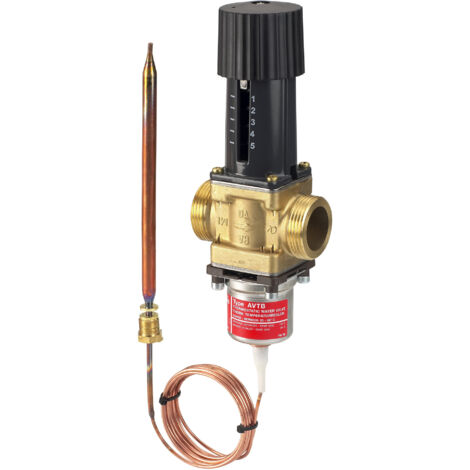

Danfoss Temperaturregler AVTB 20 G 1" A, 20-60 Grad C Kvs 3,4

Danfoss Temperaturregler AVTB 20 G 1" A, 20-60 Grad C Kvs 3,4

Der Danfoss Temperaturregler AVTB 20 G 1" A ist ein selbsttätiges, thermostatisches Wasserventil zur präzisen Temperaturregelung von Flüssigkeiten. Er arbeitet ohne Fremdenergie und schließt bei steigender Temperatur, was ihn ideal für den Einsatz in Heizungsanlagen macht. Mit einem Sollwertbereich von 20 bis 60 Grad Celsius bietet dieser Regler eine zuverlässige Steuerung für diverse Anwendungen.

Wie funktioniert der Danfoss Temperaturregler AVTB 20?

Der AVTB 20 regelt die Temperatur durch einen druckentlasteten, thermostatischen Ventilkegel, der bei steigender Temperatur schließt. Diese Funktionsweise ermöglicht eine effiziente und energieautarke Temperaturführung in Flüssigkeitssystemen. Die Kapillarrohrlänge beträgt 2 Meter, und der Fühler aus vernickeltem Kupfer verfügt über einen R 3/4 Anschluss. Das Gehäuse kann flexibel im Vor- oder Rücklauf montiert werden.

Welche Materialien werden verwendet und wie wird er angeschlossen?

Das robuste Ventilgehäuse des Reglers besteht aus Messing (MS 58). Der Anschluss erfolgt über ein G 1 A Rohrgewinde mit einem Nennweiten-Durchmesser von DN 20. Für die Installation sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich, was die Montage vereinfacht.

Für welche Einsatzbedingungen ist der AVTB 20 geeignet?

Der Temperaturregler ist für eine maximale Medientemperatur von 130 Grad Celsius und einen maximalen Differenzdruck von 10 bar ausgelegt. Der Sollwertbereich liegt zwischen 20 und 60 Grad Celsius, und die maximale Fühlertemperatur beträgt 90 Grad Celsius. Das Gerät ist für den Einsatz in Heizungsanlagen konzipiert, jedoch nicht für Kühlanwendungen geeignet.

Technische Daten

• Sollwertbereich: 20-60 Grad Celsius
• Maximale Medientemperatur: 130 Grad Celsius
• Maximale Fühlertemperatur: 90 Grad Celsius
• Maximaler Differenzdruck: 10 bar
• Nenndruck: PN 16
• Anschluss: DN 20, G 1 A Rohrgewinde
• Ventilgehäuse: Messing MS 58
• Kvs-Wert: 3,4
• Kapillarrohrlänge: 2 m
• Fühleranschluss: R 3/4

Der Danfoss Temperaturregler AVTB 20 bietet eine robuste und energieautarke Lösung für die präzise Temperaturregelung von Flüssigkeiten in Heizungsanlagen. Mit einem Sollwertbereich von 20 bis 60 Grad Celsius und einem Kvs-Wert von 3,4 ermöglicht er eine effiziente und zuverlässige Steuerung der Medientemperatur.

Produktspezifikation

• Hersteller-Artikelnummer: 003N5115
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVTB (schnell)
• Hersteller-Serie: Temperaturregler
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
