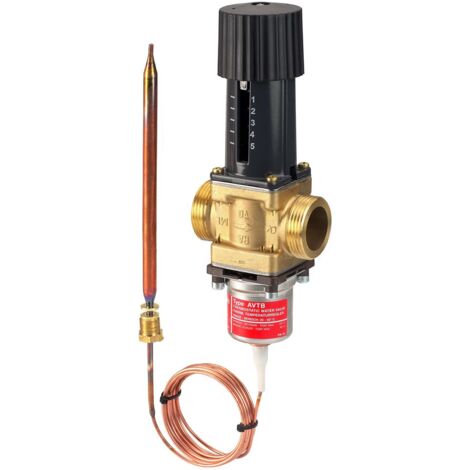

Danfoss Temperaturregler AVTB 20 G 1" A, 30-65 Grad C Kvs 3,4

Danfoss Temperaturregler AVTB 20 G 1" A, 30-65 Grad C Kvs 3,4

Der Danfoss Temperaturregler AVTB 20 G 1" A ist ein thermostatisches Wasserventil zur präzisen Temperaturregelung von Flüssigkeiten. Er arbeitet ohne Fremdenergie und schließt bei steigender Temperatur, wodurch eine zuverlässige Steuerung im Sollwertbereich von 30 bis 65 Grad C möglich ist. Dieses Modell ist speziell für Heizungsanwendungen konzipiert und nicht für Kühlzwecke geeignet. Typische Einsatzgebiete sind Heizungsanlagen, bei denen eine druckentlastete Ventilkegeltechnik und eine robuste Bauweise gefragt sind.

Wie funktioniert der Danfoss Temperaturregler AVTB 20?

Der AVTB 20 regelt die Temperatur durch einen thermostatischen Fühler, der auf Temperaturänderungen reagiert und das Ventil entsprechend öffnet oder schließt. Bei steigender Temperatur schließt das Ventil, um die Durchflussmenge zu reduzieren. Der Ventilkegel ist druckentlastet, was die Betriebssicherheit erhöht. Die Steuerung erfolgt ohne externe Energiezufuhr, was den Regler besonders wartungsarm macht.

Welche technischen Merkmale zeichnen das Ventil aus?

Das Ventilgehäuse besteht aus Messing (MS 58) und ist mit einem Rohrgewindeanschluss (G 1" A) ausgestattet. Die Kapillarrohrlänge beträgt 2 m, der Fühler ist aus vernickeltem Kupfer gefertigt und hat einen Anschluss mit R 3/4. Der Regler entspricht der DIN 3440 Reg.-Nr. 71091. Die maximale Medientemperatur liegt bei 130 Grad C, die maximale Fühlertemperatur bei 90 Grad C. Der zulässige Differenzdruck beträgt maximal 10 bar, und das Ventil ist für einen Nenndurchmesser DN 20 ausgelegt. Der kvs-Wert beträgt 3,4, was den Durchfluss bei vollem Öffnungsgrad angibt.

Wie wird der Temperaturregler installiert?

Der Fühler des Temperaturreglers muss in der richtigen Einbaulage beachtet werden. Das Ventilgehäuse kann sowohl im Vorlauf als auch im Rücklauf der Heizungsanlage montiert werden. Die Installation erfolgt über das Rohrgewinde, eine spezielle Verarbeitungstechnik oder Spezialwerkzeuge sind nicht erforderlich.

Technische Daten

• Sollwertbereich: 30-65 Grad C
• Maximale Medientemperatur: 130 Grad C
• Maximale Fühlertemperatur: 90 Grad C
• Maximaler Differenzdruck: 10 bar
• Nennweite: DN 20
• Anschluss: G 1" A
• Kvs-Wert: 3,4
• Kapillarrohrlänge: 2 m
• Material Ventilgehäuse: MS 58
• Material Fühler: Kupfer vernickelt R 3/4

Der Danfoss Temperaturregler AVTB 20 bietet eine präzise und energieautarke Lösung für die Temperaturregelung von Flüssigkeiten in Heizungsanlagen. Mit seinem einstellbaren Sollwertbereich von 30 bis 65 Grad C, einer maximalen Medientemperatur von 130 Grad C und robusten Materialien ist er für den Einsatz in anspruchsvollen Umgebungen geeignet und unterstützt eine zuverlässige Steuerung der Heiztemperatur.

Produktspezifikation

• Hersteller-Artikelnummer: 003N5128
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVTB
• Hersteller-Serie: Temperaturregler
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
