Danfoss Temperaturregler AVTB 25 G 1 1/4" A, 20-60 Grad C Kvs 5,5

Danfoss Temperaturregler AVTB 25 G 1 1/4" A, 20-60 Grad C Kvs 5,5

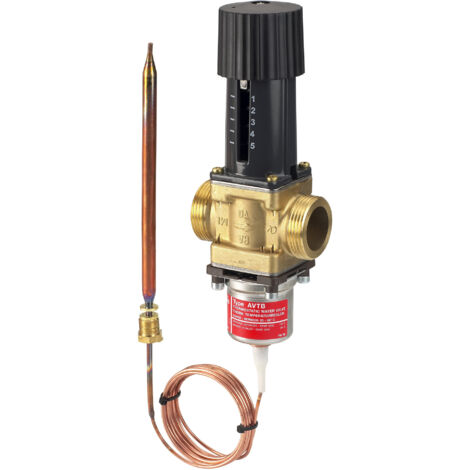

Der Danfoss Temperaturregler AVTB 25 ist ein thermostatisches Wasserventil, das zur präzisen Temperaturregelung von Flüssigkeiten in Heizungsanlagen dient. Dieser Regler arbeitet ohne Fremdenergie und schließt bei steigender Temperatur. Mit einem druckentlasteten Ventilkegel, einem Sollwertbereich von 20 bis 60 Grad Celsius und einem Kvs-Wert von 5,5 ist er vielseitig einsetzbar. Die Montage des Gehäuses ist sowohl im Vor- als auch im Rücklauf möglich.

Wie funktioniert der Danfoss Temperaturregler AVTB 25?

Der Danfoss Temperaturregler AVTB 25 ist ein selbsttätiger Regler, der keine externe Energiezufuhr benötigt. Er reguliert die Temperatur von Flüssigkeiten, indem er bei steigender Temperatur schließt. Der druckentlastete Ventilkegel sorgt für eine stabile Funktion. Das Ventilgehäuse besteht aus Messing (MS 58). Ein vernickelter Kupferfühler mit einer Kapillarrohrlänge von 2 Metern ermöglicht die Temperaturerfassung.

Für welche Anwendungen ist der Temperaturregler geeignet und wie wird er installiert?

Dieser Temperaturregler ist speziell für den Einsatz in Heizungsanlagen konzipiert und nicht für Kühlanwendungen vorgesehen. Das Gehäuse kann flexibel im Vor- oder Rücklauf montiert werden. Für eine präzise Funktion ist die korrekte Einbaulage des Fühlers zu beachten. Die Installation erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge.

Welche technischen Merkmale zeichnen den AVTB 25 aus?

Der Regler ist für eine maximale Medientemperatur von 130 Grad Celsius und einen Nenndruck von PN 16 ausgelegt. Der maximale Differenzdruck beträgt 10 bar. Der Sollwertbereich liegt zwischen 20 und 60 Grad Celsius, bei einer maximalen Fühlertemperatur von 90 Grad Celsius. Der Anschluss erfolgt über ein Rohrgewinde G 1 1/4 A (DN 25) mit einem kvs-Wert von 5,5. Die Qualität des Reglers ist nach DIN 3440 mit der Registrierungsnummer 71091 geprüft.

Technische Daten

• Anschluss: G 1 1/4" A (DN 25)
• Sollwertbereich: 20-60 Grad Celsius
• Max. Medientemperatur: 130 Grad Celsius
• Max. Fühlertemperatur: 90 Grad Celsius
• Max. Differenzdruck: 10 bar
• kvs-Wert: 5,5
• Ventilgehäuse Material: MS 58
• Kapillarrohrlänge: 2 m
• Nenndruck: PN 16
• Fühler Material: Kupfer vernickelt

Der Danfoss Temperaturregler AVTB 25 bietet eine zuverlässige und energieeffiziente Lösung zur präzisen Temperaturregelung in Heizungsanlagen. Seine selbsttätige Arbeitsweise, der breite Sollwertbereich von 20 bis 60 Grad Celsius und der kvs-Wert von 5,5 machen ihn zu einer leistungsstarken Komponente für Systeme, die eine stabile und wartungsarme Temperaturführung erfordern.

Produktspezifikation

• Hersteller-Artikelnummer: 003N5116
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVTB (schnell)
• Hersteller-Serie: Temperaturregler
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
