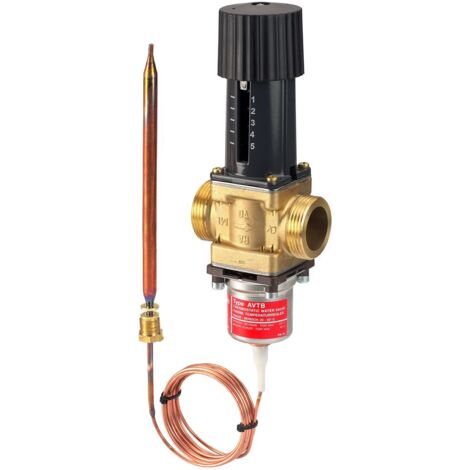

Danfoss Temperaturregler AVTB 25, Rp 1", Sollwertbereich IG, 20-60 Grad C, Kvs 5,5m3/h, 003N8253

Danfoss Temperaturregler AVTB 25, Rp 1", Sollwertbereich IG, 20-60 Grad C, Kvs 5,5m3/h, 003N8253

Der Danfoss Temperaturregler AVTB 25 ist ein thermostatisches Wasserventil, das ohne Fremdenergie zur präzisen Temperaturregelung von Flüssigkeiten eingesetzt wird. Dieser Regler schließt bei steigender Temperatur und verfügt über einen druckentlasteten Ventilkegel. Mit einem Anschluss von Rp 1" (DN 25) und einem Sollwertbereich von 20 bis 60 Grad Celsius ist er speziell für Heizungsanwendungen, insbesondere in Fernwärmesystemen, konzipiert.

Welche Funktionen bietet der Danfoss AVTB 25?

Der Danfoss AVTB 25 arbeitet als selbsttätiger Regler, der keine externe Energiequelle benötigt. Seine Konstruktion sorgt dafür, dass das Ventil bei steigender Medientemperatur schließt, was eine zuverlässige Temperaturkontrolle ermöglicht. Der druckentlastete Ventilkegel trägt zur Stabilität und Präzision der Regelung bei. Das Ventilgehäuse besteht aus MS 58, während der Fühler aus vernickeltem Kupfer gefertigt ist und einen R 3/4 Anschluss besitzt. Eine Kapillarrohrlänge von 2 Metern bietet Flexibilität bei der Fühlerpositionierung.

Für welche Anwendungen ist der Temperaturregler geeignet?

Dieser Temperaturregler ist ausschließlich für Heizungsanwendungen ausgelegt und findet seinen Einsatz typischerweise in Fernwärmesystemen. Die Montage des Gehäuses kann sowohl im Vorlauf als auch im Rücklauf erfolgen. Bei der Installation ist die korrekte Einbaulage des Fühlers zu beachten. Für die Inbetriebnahme sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich, was die Installation vereinfacht.

Welche technischen Spezifikationen sind zu beachten?

Der Danfoss AVTB 25 ist für eine maximale Medientemperatur von 130 Grad Celsius und eine maximale Fühlertemperatur von 90 Grad Celsius ausgelegt. Er ist für einen Nenndruck von PN 16 und einen maximalen Differenzdruck von 10 bar geeignet. Der Sollwertbereich für die Temperaturregelung liegt zwischen 20 und 60 Grad Celsius. Der Anschluss erfolgt über ein Rohrgewinde IG Rp 1" (DN 25), und der Kvs-Wert beträgt 5,5. Der Regler entspricht der DIN 3440.

Technische Daten

• Anschluss: Rp 1" (DN 25)
• Sollwertbereich: 20-60 Grad C
• Kvs-Wert: 5,5
• Kapillarrohrlänge: 2 m
• Max. Medientemperatur: 130 Grad C
• Max. Fühlertemperatur: 90 Grad C
• Nenndruck: PN 16
• Max. Differenzdruck: 10 bar
• Ventilgehäuse Material: MS 58
• Fühler Material: Kupfer vernickelt

Der Danfoss Temperaturregler AVTB 25 bietet eine zuverlässige und energieeffiziente Lösung zur Temperaturregelung in Heizungsanlagen, insbesondere in Fernwärmenetzen. Seine selbsttätige Funktion, der breite Sollwertbereich von 20 bis 60 Grad Celsius und der Kvs-Wert von 5,5 stellen eine präzise und stabile Regelung sicher. Die robuste Bauweise und die einfache Installation machen ihn zu einer praktischen Komponente für Fachhandwerker und Endkunden.

Produktspezifikation

• Hersteller-Artikelnummer: 003N8253
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVTB (schnell)
• Hersteller-Serie: Temperaturregler
• Unterliegt EU Trinkwasserverordnung: Nein
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
