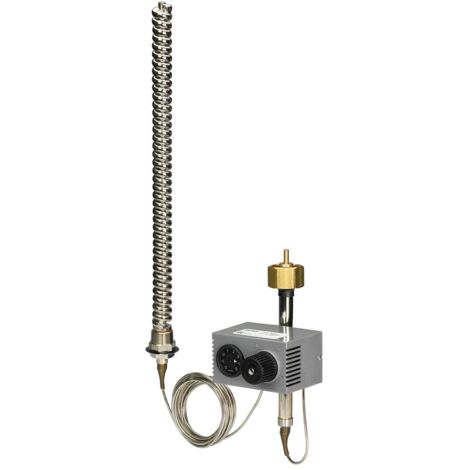

Danfoss thermostatischer Antrieb AFT 06 20-90 Grad C Sollwertversteller am Stellantrieb

Danfoss thermostatischer Antrieb AFT 06 20-90 Grad C Sollwertversteller am Stellantrieb

Der thermostatische Antrieb AFT 06 von Danfoss ist für die präzise Temperaturregelung in Heizsystemen konzipiert. Dieser Stellantrieb ist typgeprüft nach DIN3440 und verfügt über einen Sollwertversteller direkt am Antrieb, der einen Temperaturbereich von 20 - 90 C ermöglicht. Er ist ideal für Anwendungen in der Fernwärme und anderen Heizungsanlagen.

Wie funktioniert der Danfoss AFT 06?

Der Antrieb arbeitet mit einem robusten Stabfühler aus Messing und Bronze, der die aktuelle Temperatur erfasst. Eine mitgelieferte Tauschhülse aus Bronze schützt den Fühler und trägt zur Langlebigkeit bei. Die Fühlertemperatur kann maximal 100 C über dem eingestellten Sollwert liegen. Mit einer Zeitkonstante von 120s (mit Tauschhülse) reagiert das System zuverlässig auf Temperaturänderungen.

Für welche Anwendungen ist der AFT 06 geeignet und wie wird er installiert?

Der Danfoss AFT 06 ist speziell für den Einsatz in Heizungsanlagen ausgelegt und nicht für Kühlanwendungen vorgesehen. Er findet Verwendung in Fernwärmesystemen und anderen Heizungsinstallationen, bei denen eine exakte Temperaturregelung erforderlich ist. Der Anschluss erfolgt über R 1,DIN 2999, was eine standardisierte Integration in bestehende Systeme ermöglicht. Der Nenndruck des Fühlers beträgt PN 40.

Welche Merkmale bietet der thermostatische Antrieb?

Ein zentrales Merkmal ist der Sollwertversteller, der direkt am Stellantrieb angebracht ist und eine einfache sowie präzise Einstellung des gewünschten Temperaturbereichs von 20 - 90 C erlaubt. Die Kapillarrohrlänge von 5 m bietet zudem Flexibilität bei der Positionierung des Fühlers. Die Verwendung von Messing und Bronze für den Stabfühler und die Tauschhülse ermöglicht eine hohe Korrosionsbeständigkeit und Robustheit.

Technische Daten

• Temperatur-Sollwertbereich: 20 - 90 C
• Kapillarrohrlänge: 5 m
• Max. Fühlertemperatur: 100 C über Sollwert
• Zeitkonstante (mit Tauschhülse): 120s
• Fühlermaterial: Messing, Bronze
• Tauschhülse Material: Bronze
• Anschluss: R 1, DIN 2999
• Nenndruck Fühler: PN 40
• Typgeprüft nach: DIN3440
• Einsatzgebiet: Heizung

Der Danfoss thermostatische Antrieb AFT 06 bietet eine präzise und zuverlässige Temperaturregelung für Heizungsanlagen. Mit seinem einstellbaren Sollwertbereich von 20 - 90 C, der robusten Bauweise aus Messing und Bronze sowie der typgeprüften Qualität nach DIN3440 ist er eine bewährte Lösung für Fernwärme und andere Heizsysteme. Die einfache Installation und die flexible Kapillarrohrlänge von 5 m unterstreichen die Funktionalität dieses Antriebs.

Produktspezifikation

• Hersteller-Artikelnummer: 065-4391
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AFT 06
• Hersteller-Serie: Stellantriebe - Temperatur
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
