Danfoss thermostatischer Antrieb AFT 06 60-130 Grad C Sollwertversteller am Stellantrieb

Danfoss thermostatischer Antrieb AFT 06 60-130 Grad C Sollwertversteller am Stellantrieb

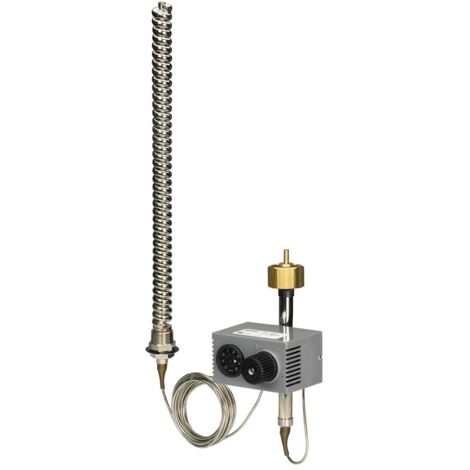

Der thermostatische Antrieb AFT 06 von Danfoss ist ein präzises Regelgerät zur Temperatursteuerung in Heizsystemen. Mit einem einstellbaren Sollwertbereich von 60 bis 130 Grad Celsius eignet sich der Antrieb insbesondere für Anwendungen in der Fernwärme und anderen Heizungsanlagen. Der integrierte Sollwertversteller am Stellantrieb ermöglicht eine flexible Anpassung der Temperatur.

Wie funktioniert der thermostatische Antrieb AFT 06?

Der Antrieb arbeitet mit einem Stabfühler aus Messing und Bronze, der die Temperatur erfasst und über das Kapillarrohr an den Stellantrieb weitergibt. Die maximale Fühlertemperatur liegt 100 Grad Celsius über dem eingestellten Sollwert. Die Zeitkonstante beträgt 120 Sekunden bei Verwendung der mitgelieferten Tauschhülse aus Bronze, was eine zuverlässige und stabile Regelung ermöglicht.

Für welche Anwendungen ist der AFT 06 geeignet?

Der Danfoss AFT 06 ist speziell für Heizungsanlagen konzipiert und nicht für Kühlanwendungen geeignet. Er ist typgeprüft nach DIN 3440 und kann in Systemen mit einem Nenndruck von bis zu PN 40 eingesetzt werden. Der Anschluss erfolgt über ein R 1 Gewinde nach DIN 2999, was eine einfache Integration in bestehende Anlagen ermöglicht.

Welche technischen Merkmale zeichnen den AFT 06 aus?

Der Antrieb verfügt über ein 5 Meter langes Kapillarrohr, das eine flexible Installation erlaubt. Die Kombination aus hochwertigen Materialien wie Messing und Bronze sorgt für Langlebigkeit und Beständigkeit gegenüber den Anforderungen in Heizungsanlagen. Die Möglichkeit, den Sollwert direkt am Stellantrieb einzustellen, erleichtert die Inbetriebnahme und Anpassung. Für die Montage sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge erforderlich.

Technische Daten

• Temperatur-Sollwertbereich: 60 bis 130 °C
• Kapillarrohrlänge: 5 m
• Zeitkonstante: 120 s (mit Tauschhülse)
• Fühlertemperatur max.: 100 °C über Sollwert
• Fühlermaterial: Messing, Bronze
• Tauschhülse: Bronze
• Anschluss: R 1, DIN 2999
• Nenndruck Fühler: PN 40
• Einsatzgebiet: Heizung

Der Danfoss thermostatische Antrieb AFT 06 bietet eine zuverlässige und präzise Temperaturregelung für Heizungsanlagen mit einem Sollwertbereich von 60 bis 130 Grad Celsius. Die robuste Bauweise mit Messing- und Bronze-Komponenten sowie die einfache Einstellung am Stellantrieb machen ihn zu einer effizienten Lösung für die Temperatursteuerung in Fernwärme- und Heizsystemen.

Produktspezifikation

• Hersteller-Artikelnummer: 065-4393
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AFT 06
• Hersteller-Serie: Stellantriebe - Temperatur
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
