DANFOSS-Überströmventil Typ AVDO, DG

Danfoss Überströmventil AVDO 25 – leiser Bypassschutz für Heizkreise

Produktbeschreibung

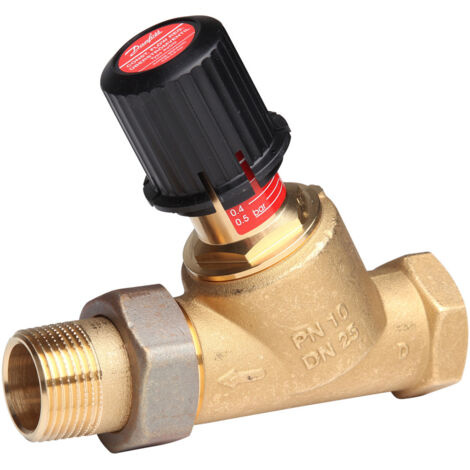

Das Danfoss AVDO 25 (003L6028) ist ein Überströmventil in Durchgangsform zur automatischen Begrenzung des Differenzdrucks in Heizungsanlagen. Mit einstellbarem Druckbereich von 0,05–0,5 bar und DN 25 (Rp 1 Innengewinde) schützt es Pumpen, Ventile und Rohrnetz, reduziert Strömungsgeräusche und sorgt für stabilen Anlagenbetrieb. Die maximale empfohlene Wassermenge beträgt 5 m³/h – ideal für mittelgroße Heizkreise.

Details

• Druckbereich 0,05–0,5 bar – schützt vor zu hohem Differenzdruck
• DN 25 / Rp 1 IG – Innen-Muffengewinde für schnelle Montage
• Durchgangsform (DG) – einfache Integration in den Bypass
• PN 16 – für gängige Heizungsanwendungen ausgelegt
• Qmax 5 m³/h – passend für mittlere Anlagenleistungen

Ihre Vorteile auf einen Blick

• Reduzierte Strömungsgeräusche bei schließenden Thermostatventilen
• Konstanter Betrieb durch Differenzdruckbegrenzung
• Schnelle Installation über Rp 1 Innengewinde
• Fein einstellbar für optimale Anlagenbalance
• Bewährte Danfoss Qualität und langlebige Ausführung

Einsatzbereich

Als Bypass-Überströmventil in Heizungsanlagen mit Umwälzpumpe. Empfohlen, wenn viele Thermostatventile im Teillastbetrieb schließen und der Differenzdruck begrenzt werden muss, um Komfort und Geräuscharmut sicherzustellen.

Häufige Fragen (FAQ)

Wie wird der Öffnungsdruck eingestellt? Der Öffnungsdruck ist stufenlos im Bereich 0,05–0,5 bar einstellbar und sollte auf den gewünschten Differenzdruck des Systems abgeglichen werden. Für welche Anschlussmaße ist das AVDO 25 geeignet? DN 25 mit Innengewinde Rp 1 (Muffe/Nippel); Einbau in Durchgangsform (DG). Welche Fördermengen sind möglich? Die maximal empfohlene Wassermenge beträgt 5 m³/h – passend für mittelgroße Heizkreise. Wann ist ein Überströmventil sinnvoll? Wenn im Teillastbetrieb häufig Thermostatventile schließen und dadurch der Differenzdruck und Geräusche steigen; das AVDO begrenzt dann automatisch.
