Allgemeine Beschreibung

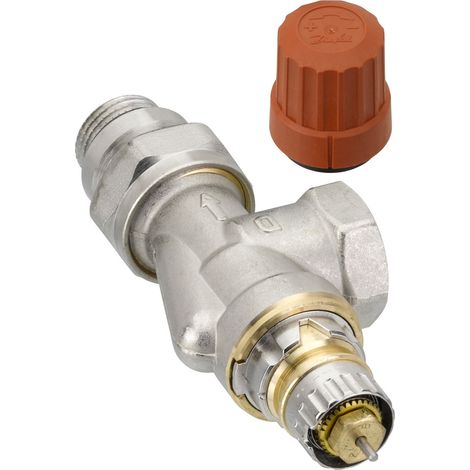

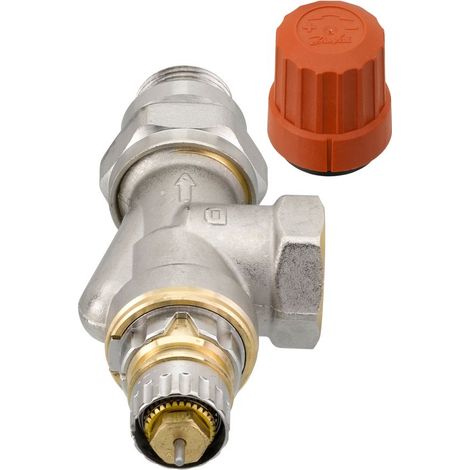

Das Danfoss Ventilgehäuse RA-N 15 R 1/2" ist ein vernickeltes, voreinstellbares Ventilgehäuse, das speziell für den Einsatz in Zweirohr-Pumpenwarmwasseranlagen konzipiert wurde. Es bietet eine einfache Handhabung durch einen thermostatischen Knopf und ist mit einem selbstdichtenden Nippel ausgestattet.Technische daten
- Hersteller-Artikelnummer: 013G0117
- Maximaler Betriebsdruck: 10 bar
- Maximaler Differenzdruck: 0,6 bar
- Maximale Vorlauftemperatur: 120 °C
- Kvs-Wert (m³/h) mit Stellantrieb: 0,04-0,90
- Kv-Wert (m³/h) bei AP Bereich 1/2K mit RA-Fühler: 0,43/0,73
- Bauhöhe: 37 mm
- Größe Heizkörperanschluss: 1/2 Zoll (15 mm)
- Durchsatzkapazität (min. 10 kPa): 13
- Durchsatzkapazität (min. 15 kPa): 15
Kompatibilität und Zubehör
- Kompatibel mit Danfoss Fühlerelementen RA 2000, RA PLUS und RAW
- Kompatibel mit Designfühlern RAX aus der X-tra Collection
- Geeignet für Zweirohrsysteme
Installation
- Die O-Ring Stopfbuchse kann unter Anlagendruck ausgewechselt werden.
- Einbau in Heizungsanlagen gemäß den Vorgaben der VDI Richtlinie 2035 empfohlen.
Anwendung
- Geeignet für Planungen nach DIN V 4701/10 und AP-Bereich ≤ 1K (EnEV).
- Verwendung in Zweirohr-Pumpenwarmwasseranlagen.
Weitere Informationen
- Gehäuse aus Messing MS 58 mit vernickelter Oberfläche.
- Optische Einstellkontrolle und Messmöglichkeit des Differenzdruckes vorhanden.
- Voreinstellung durch Kulisse.
