Allgemeine Beschreibung

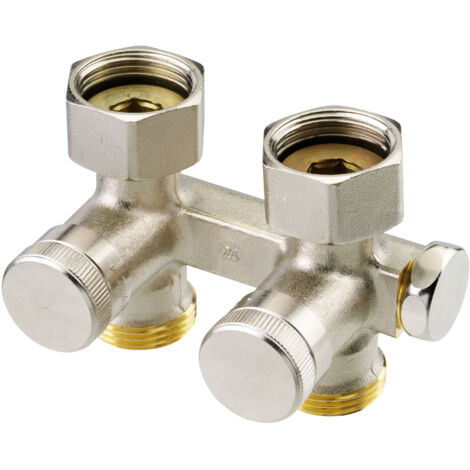

Die Danfoss Universalverschraubung RLV-K ist eine hochwertige Lösung für Ventilheizkörper mit einem Anschluss von G 3/4". Sie ist selbstdichtend und ermöglicht eine individuelle Absperrung von Heizkörpern mit einem Mittenabstand der Anschlussstutzen von 50 mm. Diese Verschraubung ist sowohl in Eck- als auch in Durchgangsausführung erhältlich und eignet sich für Einrohr- und Zweirohranlagen. Wartungsarbeiten können problemlos durchgeführt werden, ohne die gesamte Heizungsanlage zu beeinträchtigen.Technische daten
- Durchgang Heizkörper: G 3/4"
- Anlage: G 3/4"
- Betriebsdruck max.: 10 bar
- Betriebstemperatur max.: 120 °C
- Achsabstand: 50 + 1,5 mm
- kv-Wert: HK-Anteil 35 %: 1,7 m³/h, HK-Anteil 50 %: 1,3 m³/h
- Hersteller-Artikelnummer: 003L0281
- Oberflächenschutz: vernickelt
- Bauhöhe: 58 mm
- Einstellbar: ja
- Mit Entleerungsventil: nein
- Abmessung Rohranschluss: 3/4 Zoll Eurokonus
- Kvs-Wert: 1,4
Kompatibilität und Zubehör
- Geeignet für Heizkörper mit Innengewinde Rp1/2“ und Außengewinde G 3/4“
- Füll- und Entleerungsarmatur als Zubehör erhältlich
- Empfohlene Installation einer Zirkulationsbremse zur Vermeidung von Schwerkraftzirkulation
- Anschluss an Kupfer-, Weichstahl- und VPE-Kunststoffrohre mit Danfoss Klemmverbindern
Installation
- Umstellung von Zwei- auf Einrohrbetrieb durch Drehen der Bypass-Spindel
- Werkseitig auf Zweirohrbetrieb eingestellt
- Wassermenge zum Heizkörper im Einrohrbetrieb stufenlos einstellbar
Anwendung
Die Danfoss Universalverschraubung RLV-K wird verwendet, um Ventilheizkörper in Heizungsanlagen effizient zu steuern und zu warten. Sie ermöglicht eine einfache Anpassung der Wassermenge und sorgt für eine optimale Heizleistung.Weitere Informationen
- Die Zusammensetzung des Heizwassers sollte der VDI-Richtlinie 2035 entsprechen, um Steinbildung und Korrosion zu vermeiden.
