Der Danfoss Verteiler für Fußbodenheizungen FHF-11 mit 11 Kreisen, ohne Durchflussanzeige, ist eine präzise Lösung zur Durchflussregelung in Warmwasser-Fußbodenheizungen. Gefertigt aus robustem Messing, ermöglicht dieser Verteiler die individuelle Steuerung von Durchfluss und Wärmeabgabe in bis zu elf einzelnen Heizkreisen. Er ist ideal für den Einsatz in Gebäuden, in denen eine bedarfsgerechte Temperaturführung in verschiedenen Raumbereichen gewünscht ist.

Wie funktioniert der Danfoss FHF-Verteiler und wie ist er aufgebaut?

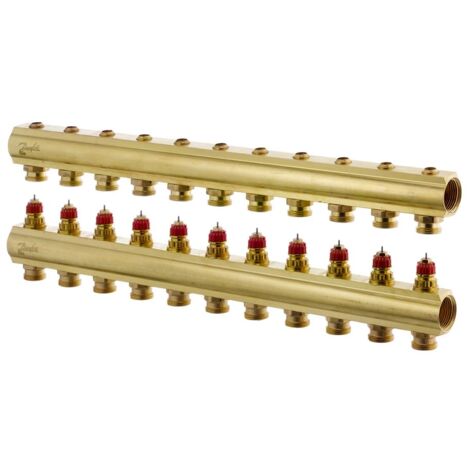

Der FHF-Verteiler wird zur Durchflussregelung in Warmwasser-Fußbodenheizungen eingesetzt. Jeder einzelne Heizkreis ist an den Verteiler angeschlossen, wodurch Durchfluss und Wärmeabgabe für individuelle Raumbereiche gesteuert werden können. Der Verteiler besteht aus einem Vorlaufbalken, der die Absperrung einzelner Heizkreise ermöglicht, und einem Rücklaufsammler. Dieser ist mit voreinstellbaren Danfoss Ventilen ausgestattet, die den hydraulischen Abgleich der Anlage sicherstellen. Die Heizkreisanschlüsse sind als 3/4 AG ausgeführt und haben einen Abstand von 50 mm.

Welche Regelungsmöglichkeiten bietet der Verteiler?

Die integrierten Ventile im Rücklaufsammler können elektronisch über thermische Stellantriebe geregelt werden. Alternativ ist der Einsatz von selbsttätigen Temperaturreglern, wie beispielsweise Ferneinstellelementen, möglich. Dies bietet Flexibilität bei der Anpassung an unterschiedliche Regelungsstrategien und Systemanforderungen.

Welche Ausstattungsmerkmale sind vorhanden und wie erfolgt die Installation?

Der Verteiler ist modular aufgebaut und als Teil einer Serie von 2 bis zu 12 Abgängen erhältlich. In der Zuleitung von Vor- und Rücklauf werden Kugelhähne mit Thermometerhalter montiert. Am Verteilerende können Endstücke wie FHF-EM und FHF-EA mit manuellem oder automatischem Entlüftungsventil eingebaut werden. Dieses Modell wird ohne Durchflussanzeige geliefert, kann aber optional mit einer solchen ausgestattet werden. Die Installation erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge.

Technische Daten

• Anzahl Heizkreise: 11
• Werkstoff: Messing
• Heizkreisanschlüsse: 3/4 AG
• Abstand Heizkreisanschlüsse: 50 mm
• Max. Arbeitsdruck: 10
• Bauhöhe: 95
• Baulänge: 110
• Bautiefe: 575
• Geeignet für Kühlen: nein
• Mit Thermometer: nein

Der Danfoss Fußbodenheizungsverteiler FHF-11 aus Messing bietet eine zuverlässige und flexible Lösung für Warmwasser-Fußbodenheizungen. Mit seinen elf individuell absperrbaren Heizkreisen und den voreinstellbaren Danfoss Ventilen im Rücklauf ermöglicht er eine präzise Durchflussregelung und den hydraulischen Abgleich der Anlage. Die robuste Bauweise und die Kompatibilität mit thermischen Stellantrieben unterstützen eine effiziente und langlebige Heizlösung.

Produktspezifikation

• Hersteller-Artikelnummer: 088U0511
• Hersteller-Warengruppe: Regelungssysteme für die Flächenheizung
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: Verteiler, FHF
• Hersteller-Serie: Verteiler und Verteilersätze
• Baulänge: 110
• Bauhöhe: 95
• Bautiefe: 575
• Mit Thermometer: nein
• Werkstoff: Messing
• Mit Umwälzpumpe: ja
• Max. Arbeitsdruck: 10
• Geeignet für Kühlen: nein
