Danfoss Verteiler für Fussbodenheizungen FHF-12F 12 Kreise, mit Durchflussanzeigeeige

Danfoss Verteiler für Fussbodenheizungen FHF-12F 12 Kreise, mit Durchflussanzeigeeige

Der Danfoss Verteiler für Fußbodenheizungen FHF-12F mit 12 Kreisen und integrierter Durchflussanzeige ist speziell für die Durchflussregelung in Warmwasser-Fußbodenheizungen konzipiert. Er ermöglicht die individuelle Steuerung von Durchfluss und Wärmeabgabe in einzelnen Räumen und ist damit ideal für den Einsatz in Gebäuden mit mehreren Heizkreisen. Das robuste Messinggehäuse sorgt für Langlebigkeit und Zuverlässigkeit im Betrieb.

Wie ist der Aufbau des Danfoss FHF-12F Verteilers?

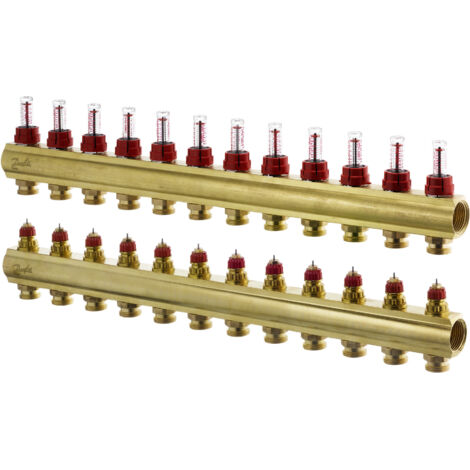

Der Verteiler besteht aus einem Vorlaufbalken und einem Rücklaufsammler. Der Vorlaufbalken ermöglicht die Absperrung einzelner Heizkreise. Der Rücklaufsammler ist mit voreinstellbaren Danfoss Ventileinsätzen ausgestattet, die den hydraulischen Abgleich der Anlage sicherstellen. Die Heizkreisanschlüsse sind als 3/4 Zoll Außengewinde ausgeführt, mit einem Abstand von 50 mm zwischen den Anschlüssen.

Welche Funktionen bietet die Durchflussanzeige und Ventilsteuerung?

Eine Durchflussanzeige ist im Vorlauf integriert und unterstützt die präzise Einstellung der Durchflussmengen. Die voreinstellbaren Ventile im Rücklauf können elektronisch über thermische Stellantriebe geregelt werden. Alternativ ist auch der Einsatz selbsttätiger Temperaturregler, wie Ferneinstellelemente, möglich. Dies erlaubt eine individuelle Steuerung der Wärmeabgabe in jedem Heizkreis.

Welche weiteren Ausstattungsmerkmale sind vorhanden?

In der Zuleitung von Vor- und Rücklauf sind Kugelhähne mit Thermometerhaltern montiert. Am Verteilerende können Endstücke vom Typ FHF-EM und FHF-EA eingebaut werden, die wahlweise mit manuellem oder automatischem Entlüftungsventil ausgestattet sind. Die FHF-Verteiler sind modular aufgebaut und in Varianten von 2 bis zu 12 Abgängen erhältlich, wobei dieses Modell 12 Kreise umfasst.

Für welche Anwendungen ist der Danfoss FHF-12F geeignet?

Der Verteiler ist ausschließlich für Warmwasser-Fußbodenheizungen vorgesehen und nicht für Kühlanwendungen geeignet. Er unterstützt die präzise Regelung und hydraulische Optimierung von Fußbodenheizungsanlagen in Wohn- und Gewerbegebäuden.

Technische Daten

• Anzahl Kreise: 12
• Werkstoff: Messing
• Heizkreisanschlüsse: 3/4 AG
• Abstand der Anschlüsse: 50 mm
• Max. Arbeitsdruck: 6 bar
• Bauhöhe: 92 mm
• Baulänge: 125 mm
• Bautiefe: 625 mm
• Mit Durchflussanzeige: ja
• Mit Thermometer: nein
• Geeignet für Kühlen: nein

Der Danfoss Verteiler FHF-12F bietet eine zuverlässige und flexible Lösung zur individuellen Steuerung von Fußbodenheizungen mit bis zu 12 Heizkreisen. Die Kombination aus voreinstellbaren Ventilen, integrierter Durchflussanzeige und der Möglichkeit zur elektronischen oder selbsttätigen Regelung ermöglicht eine effiziente Wärmeverteilung und hydraulische Optimierung der Anlage. Das robuste Messing-Design trägt zu einer langen Lebensdauer bei und ist für einen maximalen Arbeitsdruck von 6 bar ausgelegt.

Produktspezifikation

• Hersteller-Artikelnummer: 088U0532
• Hersteller-Warengruppe: Regelungssysteme für die Flächenheizung
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: Verteiler, FHF-
• Hersteller-Serie: Verteiler und Verteilersätze
• Baulänge: 125
• Bauhöhe: 92
• Bautiefe: 625
• Mit Thermometer: nein
• Werkstoff: Messing
• Mit Umwälzpumpe: ja
• Max. Arbeitsdruck: 6
• Geeignet für Kühlen: nein
