Danfoss Verteiler für Fussbodenheizungen FHF-6 6 Kreise, ohne Durchflussanzeigeeige

Danfoss Verteiler für Fussbodenheizungen FHF-6 6 Kreise, ohne Durchflussanzeigeeige

Der Danfoss Verteiler für Fußbodenheizungen FHF-6 mit sechs Kreisen ist ein hochwertiges Messing-Modul zur präzisen Durchflussregelung in Warmwasser-Fußbodenheizungen. Er ermöglicht die individuelle Steuerung von Durchfluss und Wärmeabgabe in einzelnen Räumen und ist besonders geeignet für den Einsatz in Gebäuden mit mehreren Heizkreisen. Dieses Modell wird ohne Durchflussanzeige geliefert.

Wie ist der Danfoss FHF-6 Verteiler aufgebaut?

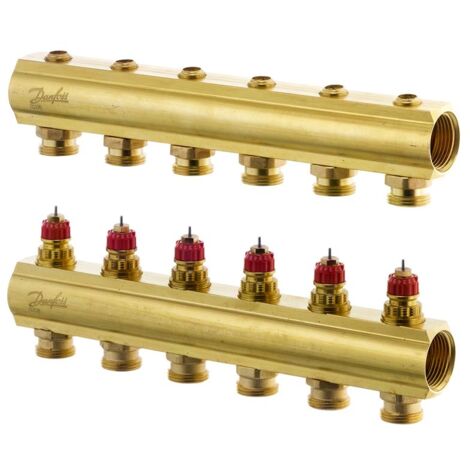

Der Verteiler besteht aus einem Vorlaufbalken und einem Rücklaufsammler. Der Vorlaufbalken erlaubt die Absperrung einzelner Heizkreise. Der Rücklaufsammler ist mit voreinstellbaren Danfoss Ventilen ausgestattet, die den hydraulischen Abgleich der Anlage unterstützen. Die Heizkreisanschlüsse sind mit einem Abstand von 50 mm ausgeführt und besitzen 3/4 AG.

Wie erfolgt die Regelung der Heizkreise?

Die integrierten Ventile im Rücklauf sind voreinstellbar und können elektronisch über thermische Stellantriebe geregelt werden. Alternativ ist auch der Einsatz selbsttätiger Temperaturregler, wie Ferneinstellelemente, möglich. Dadurch lässt sich die Wärmeabgabe für jeden Heizkreis individuell anpassen.

Welche Ausstattungsmerkmale bietet der Verteiler?

Der Verteiler ist aus robustem Messing gefertigt und für einen maximalen Arbeitsdruck von 10 ausgelegt. In der Zuleitung von Vor- und Rücklauf sind Kugelhähne mit Thermometerhalter montiert, wobei der Verteiler selbst ohne integriertes Thermometer geliefert wird. Die Bauhöhe beträgt 95, die Baulänge 110 und die Bautiefe 375.

Welche Erweiterungen und Zubehör sind möglich?

Optional kann eine Durchflussanzeige ergänzt werden. Die Endstücke FHF-EM und FHF-EA, die am Verteilerende montiert werden, sind mit manuellem oder alternativ mit automatischem Entlüftungsventil ausgestattet. Die Module sind in Varianten von 2 bis 12 Abgängen erhältlich, um unterschiedliche Anlagenanforderungen abzudecken.

Technische Daten

• Anzahl Kreise: 6
• Werkstoff: Messing
• Heizkreisanschlüsse: 3/4 AG
• Abstand Heizkreise: 50 mm
• Max. Arbeitsdruck: 10
• Bauhöhe: 95
• Baulänge: 110
• Bautiefe: 375
• Mit Thermometer: nein

Der Danfoss FHF-6 Verteiler bietet eine zuverlässige und flexible Lösung zur individuellen Steuerung von Fußbodenheizungen mit sechs Heizkreisen. Die voreinstellbaren Ventile und die Möglichkeit zur elektronischen Regelung unterstützen einen effizienten hydraulischen Abgleich und eine bedarfsgerechte Wärmeverteilung. Gefertigt aus robustem Messing und ausgelegt für einen maximalen Arbeitsdruck von 10, ist dieser Verteiler eine funktionale Komponente für moderne Heizsysteme.

Produktspezifikation

• Hersteller-Artikelnummer: 088U0506
• Hersteller-Warengruppe: Regelungssysteme für die Flächenheizung
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: Verteiler, FHF
• Hersteller-Serie: Verteiler und Verteilersätze
• Baulänge: 110
• Bauhöhe: 95
• Bautiefe: 375
• Mit Thermometer: nein
• Werkstoff: Messing
• Mit Umwälzpumpe: ja
• Max. Arbeitsdruck: 10
• Geeignet für Kühlen: nein
