Danfoss Verteiler für Fussbodenheizungen FHF-8 8 Kreise, ohne Durchflussanzeigeeige

Danfoss Verteiler für Fussbodenheizungen FHF-8 8 Kreise, ohne Durchflussanzeigeeige

Der Danfoss Verteiler für Fußbodenheizungen FHF-8 mit 8 Kreisen ist eine zentrale Komponente zur präzisen Durchflussregelung in Warmwasser-Fußbodenheizungen. Gefertigt aus robustem Messing, ermöglicht dieser Verteiler die individuelle Steuerung von Durchfluss und Wärmeabgabe in einzelnen Räumen. Er ist für den Einsatz in Gebäuden mit bis zu 8 Heizkreisen konzipiert und verfügt über integrierte, voreinstellbare Danfoss-Ventileinsätze im Rücklauf. Eine Durchflussanzeige ist bei diesem Modell nicht integriert.

Wie ist der Danfoss FHF-8 Verteiler aufgebaut?

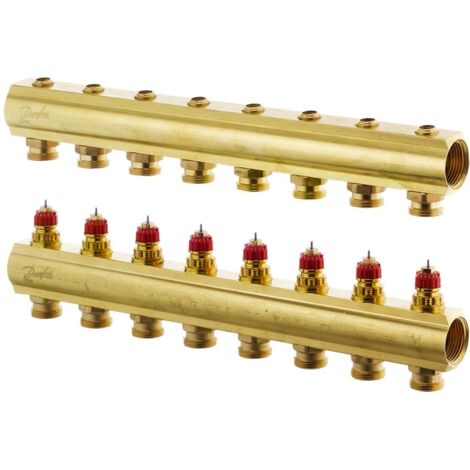

Der Verteiler besteht aus einem Vorlaufbalken und einem Rücklaufsammler. Der Vorlaufbalken ermöglicht die Absperrung einzelner Heizkreise. Der Rücklaufsammler ist mit voreinstellbaren Danfoss Ventilen ausgestattet, die den hydraulischen Abgleich der Anlage sicherstellen. Die Heizkreisanschlüsse sind als 3/4 AG ausgeführt und haben einen Abstand von 50 mm zueinander. In der Zuleitung von Vor- und Rücklauf sind Kugelhähne mit Thermometerhalter montiert.

Wie erfolgt die Regelung der Heizkreise?

Die voreinstellbaren Ventile im Rücklauf können elektronisch über thermische Stellantriebe gesteuert werden. Alternativ ist auch der Einsatz selbsttätiger Temperaturregler, wie Ferneinstellelemente, möglich. Dies erlaubt eine präzise und individuelle Anpassung der Wärmeabgabe für jeden Heizkreis.

Welche Vorteile bietet der Danfoss FHF-8 Verteiler?

Der Danfoss FHF-8 Verteiler aus Messing bietet eine zuverlässige Lösung für die Fußbodenheizungsregelung. Die Möglichkeit, Heizkreise einzeln abzusperren, vereinfacht Wartungsarbeiten und die Anpassung an spezifische Raumanforderungen. Die voreinstellbaren Ventile im Rücklauf erleichtern den hydraulischen Abgleich der Anlage. Die Installation erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge.

Welche Erweiterungen sind möglich?

Die Verteiler sind modular von 2 bis 12 Abgängen erhältlich. Am Verteilerende können Endstücke mit manuellem oder alternativ automatischem Entlüftungsventil eingebaut werden, um die Anlage zuverlässig zu entlüften.

Technische Daten

• Anzahl Kreise: 8
• Werkstoff: Messing
• Max. Arbeitsdruck: 10
• Heizkreisanschlüsse: 3/4 AG
• Abstand Heizkreisanschlüsse: 50 mm
• Bauhöhe: 90
• Baulänge: 105
• Bautiefe: 470
• Geeignet für Kühlen: nein
• Mit Thermometer: nein

Der Danfoss Fußbodenheizungsverteiler FHF-8 ist eine robuste und flexible Lösung für die Steuerung von Warmwasser-Fußbodenheizungen. Mit seinen acht einzeln absperrbaren Heizkreisen und den voreinstellbaren Ventilen für den hydraulischen Abgleich ermöglicht er eine effiziente und komfortable Wärmeverteilung. Die hochwertige Messingkonstruktion und die Kompatibilität mit thermischen Stellantrieben unterstreichen die Funktionalität dieses Verteilers.

Produktspezifikation

• Hersteller-Artikelnummer: 088U0508
• Hersteller-Warengruppe: Regelungssysteme für die Flächenheizung
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: Verteiler, FHF
• Hersteller-Serie: Verteiler und Verteilersätze
• Baulänge: 105
• Bauhöhe: 90
• Bautiefe: 470
• Mit Thermometer: nein
• Werkstoff: Messing
• Mit Umwälzpumpe: ja
• Max. Arbeitsdruck: 10
• Geeignet für Kühlen: nein
