Danfoss Verteiler für Fussbodenheizungen FHF-9F 9 Kreise, mit Durchflussanzeigeeige

Danfoss Verteiler für Fussbodenheizungen FHF-9F 9 Kreise, mit Durchflussanzeigeeige

Der Danfoss Verteiler für Fußbodenheizungen FHF-9F mit 9 Kreisen und integrierter Durchflussanzeige ist speziell für die Durchflussregelung in Warmwasser-Fußbodenheizungen konzipiert. Gefertigt aus robustem Messing, ermöglicht dieses System eine präzise Durchfluss- und Wärmeabgaberegelung für einzelne Räume. Er ist ideal für den Einsatz in Gebäuden mit mehreren Heizkreisen und trägt zu einem optimierten Raumklima sowie einer effizienten Energienutzung bei.

Wie ist der Danfoss FHF-9F Verteiler aufgebaut?

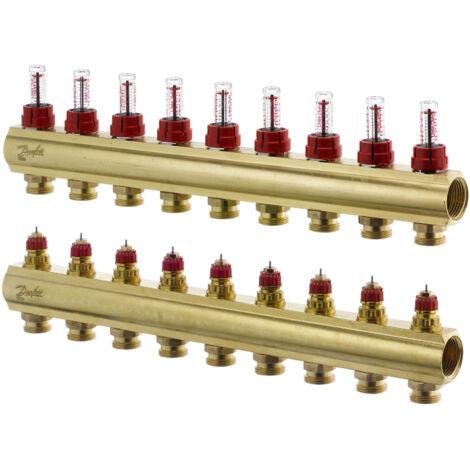

Der Verteiler besteht aus einem Vorlaufbalken und einem Rücklaufsammler. Der Vorlaufbalken ermöglicht die Absperrung einzelner Heizkreise. Der Rücklaufsammler ist mit voreinstellbaren Danfoss Ventilen ausgestattet, die den hydraulischen Abgleich der Anlage ermöglichen. Die Heizkreisanschlüsse sind als 3/4 AG ausgeführt, und der Abstand zwischen den Anschlüssen beträgt 50 mm.

Welche Funktionen bietet die Durchflussanzeige und Ventilsteuerung?

Die Durchflussanzeige ist im Vorlauf integriert und unterstützt die präzise Einstellung der Durchflussmenge. Die voreinstellbaren Ventile im Rücklauf können elektronisch über thermische Stellantriebe geregelt werden. Alternativ ist auch der Einsatz selbsttätiger Temperaturregler, wie Ferneinstellelemente, möglich, um die Wärmeabgabe in den einzelnen Heizkreisen zu steuern.

Welche Montage- und Anschlussmöglichkeiten bestehen?

Der Verteiler ist als Modul mit 9 Abgängen ausgeführt. In der Zuleitung von Vor- und Rücklauf können Kugelhähne mit Thermometerhalter montiert werden. Die Endstücke FHF-EM und FHF-EA sind mit manuellem oder alternativ mit automatischem Entlüftungsventil ausgestattet und werden am Verteilerende eingebaut.

Technische Daten

• Anzahl Kreise: 9
• Werkstoff: Messing
• Max. Arbeitsdruck: 6
• Heizkreisanschlüsse: 3/4 AG
• Abstand: 50 mm
• Bauhöhe: 92
• Baulänge: 125
• Bautiefe: 475
• Geeignet für Kühlen: nein
• Mit Thermometer: nein

Der Danfoss Fußbodenheizungsverteiler FHF-9F bietet eine zuverlässige und flexible Lösung für die Steuerung von Fußbodenheizungen mit 9 Heizkreisen. Die Kombination aus voreinstellbaren Ventilen, integrierter Durchflussanzeige und der Möglichkeit zur elektronischen oder selbsttätigen Regelung ermöglicht eine effiziente Wärmeverteilung und hydraulischen Abgleich. Die robuste Messingausführung und die durchdachte Bauweise tragen zu einer langlebigen und wartungsfreundlichen Installation.

Produktspezifikation

• Hersteller-Artikelnummer: 088U0529
• Hersteller-Warengruppe: Regelungssysteme für die Flächenheizung
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: Verteiler, FHF-
• Hersteller-Serie: Verteiler und Verteilersätze
• Baulänge: 125
• Bauhöhe: 92
• Bautiefe: 475
• Mit Thermometer: nein
• Werkstoff: Messing
• Mit Umwälzpumpe: ja
• Max. Arbeitsdruck: 6
• Geeignet für Kühlen: nein
