Danfoss Verteiler für Fussbodenheizungen SSM-10F 10 Kreise, mit Durchflussanzeigeeige

Danfoss Verteiler für Fussbodenheizungen SSM-10F 10 Kreise, mit Durchflussanzeigeeige

Der Danfoss Verteiler SSM-10F ist eine zentrale Komponente für die effiziente Durchflussregelung in Fußbodenheizungen. Mit zehn Heizkreisen und integrierten Durchflussanzeigen ermöglicht dieser Verteiler die individuelle Steuerung von Durchfluss und Wärmeabgabe für einzelne Räume. Er ist für den Einsatz in Heizungssystemen mit einem maximalen Arbeitsdruck von 6 bar ausgelegt und trägt zur Sicherstellung des hydraulischen Abgleichs bei.

Wofür wird der Danfoss SSM-10F Verteiler eingesetzt?

Der SSM-Verteiler von Danfoss dient der präzisen Durchflussregelung in Fußbodenheizungssystemen. Durch den Anschluss der einzelnen Heizkreise an den Verteiler wird eine individuelle Steuerung von Durchfluss und Wärmeabgabe für verschiedene Raumbereiche eines Gebäudes ermöglicht. Dies trägt zu einem optimierten Raumklima und einer effizienten Energieausnutzung bei.

Wie ist der Danfoss SSM-10F Verteiler aufgebaut?

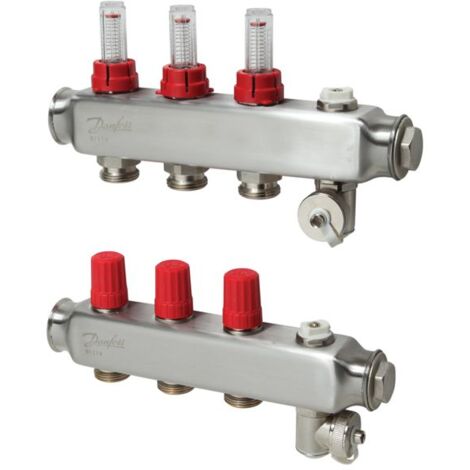

Der Verteiler besteht aus einem Vorlaufverteiler und einem Rücklaufsammler. Der Vorlaufverteiler ist mit Durchflussanzeigen ausgestattet, die eine Abschaltung einzelner Heizkreise ermöglichen. Im Rücklaufsammler sind voreinstellbare Danfoss-Ventile integriert, welche die Sicherstellung des hydraulischen Abgleichs in der Anlage unterstützen. Die Heizkreisanschlüsse sind als 3/4 AG (Eurokonus) ausgeführt und bieten einen Abstand von 50 mm.

Welche Regelungsmöglichkeiten bietet der Verteiler?

Die integrierten Ventile des SSM-Verteilers können flexibel geregelt werden. Eine elektronische Steuerung ist über thermische Stellantriebe, wie die TWA-A Modelle, möglich. Alternativ lassen sich auch selbsttätige Temperaturregler, beispielsweise Ferneinstellelemente, für die Anpassung der Heizkreise einsetzen. Die einzelnen Heizkreise sind zudem absperrbar.

Welche weiteren Ausstattungsmerkmale besitzt der SSM-Verteiler?

Der Danfoss SSM-Verteiler ist mit einem manuellen Entlüftungsventil und einem Spülventil ausgestattet, was die Wartung und Inbetriebnahme erleichtert. Der maximale Arbeitsdruck des Verteilers beträgt 6 bar. Der Werkstoff des Verteilers ist Messing.

Technische Daten

• Hersteller-Modellnummer: Manifold SSM-F
• Anzahl Heizkreise: 10
• Max. Arbeitsdruck: 6 bar
• Heizkreisanschlüsse: 3/4 AG (Eurokonus)
• Abstand Heizkreisanschlüsse: 50 mm
• Bauhöhe: 107 mm
• Baulänge: 190 mm
• Bautiefe: 745 mm
• Werkstoff: Messing

Der Danfoss Fußbodenheizungsverteiler SSM-10F bietet eine zuverlässige Lösung für die präzise Steuerung von Fußbodenheizungen. Mit seinen zehn absperrbaren Heizkreisen, integrierten Durchflussanzeigen und voreinstellbaren Ventilen für den hydraulischen Abgleich ermöglicht er eine effiziente und individuelle Wärmeverteilung. Die robuste Bauweise und die Kompatibilität mit thermischen Stellantrieben machen ihn zu einer funktionalen Komponente für moderne Heizungssysteme.

Produktspezifikation

• Hersteller-Artikelnummer: 088U0760
• Hersteller-Warengruppe: Regelungssysteme für die Flächenheizung
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: Manifold SSM-F
• Hersteller-Serie: Verteiler und Verteilersätze
• Baulänge: 190
• Bauhöhe: 107
• Bautiefe: 745
• Mit Thermometer: nein
• Werkstoff: Messing
• Mit Umwälzpumpe: ja
• Max. Arbeitsdruck: 6
• Geeignet für Kühlen: nein
