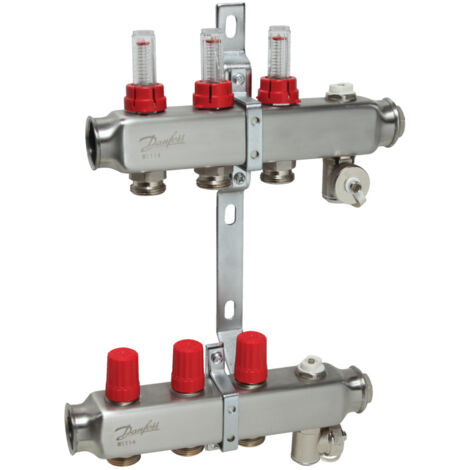

Danfoss Verteiler für Fussbodenheizungen SSM-3F 3 Kreise, mit Durchflussanzeigeeige

Danfoss Verteiler für Fussbodenheizungen SSM-3F 3 Kreise, mit Durchflussanzeigeeige

Der Danfoss Fußbodenheizungsverteiler SSM-3F ist eine zentrale Komponente für die effiziente Durchflussregelung in Fußbodenheizungssystemen. Mit drei Heizkreisen und integrierten Durchflussanzeigen ermöglicht dieser Verteiler die individuelle Steuerung von Durchfluss und Wärmeabgabe für einzelne Räume. Er ist konzipiert für den Einsatz in verschiedenen Gebäudetypen, um eine präzise und bedarfsgerechte Temperaturregelung sicherzustellen.

Wofür wird der Danfoss SSM-3F Verteiler eingesetzt?

Der SSM-Verteiler von Danfoss dient der präzisen Durchflussregelung in Fußbodenheizungen. Durch den Anschluss der einzelnen Heizkreise des Fußbodenheizungssystems an den Verteiler wird eine individuelle Steuerung von Durchfluss und Wärmeabgabe für verschiedene Räume eines Gebäudes ermöglicht. Dies trägt zu einem optimierten Raumklima und einer erhöhten Energieeffizienz bei.

Wie ist der Danfoss SSM-3F Verteiler aufgebaut?

Der Verteiler besteht aus einem Vorlaufverteiler und einem Rücklaufsammler. Der Vorlaufverteiler ist mit Durchflussanzeigen ausgestattet, die eine Abschaltung einzelner Heizkreise ermöglichen. Der Rücklaufsammler verfügt über voreinstellbare Danfoss-Ventile, die zur Sicherstellung des hydraulischen Abgleichs in der Anlage beitragen. Die Heizkreisanschlüsse sind als 3/4 AG (Eurokonus) ausgeführt.

Welche Regelungsoptionen bietet der Verteiler?

Die integrierten Ventile des SSM-Verteilers können elektronisch über thermische Stellantriebe, wie die TWA-A Modelle, geregelt werden. Alternativ ist auch der Einsatz von selbsttätigen Temperaturreglern, beispielsweise Ferneinstellelementen, möglich. Dies bietet Flexibilität bei der Integration in bestehende oder neue Heizungssysteme.

Welche weiteren Merkmale zeichnen den SSM-Verteiler aus?

Der SSM-Verteiler ist mit einem manuellen Entlüftungsventil und einem Spülventil ausgestattet, was die Wartung und Inbetriebnahme erleichtert. Er ist für einen maximalen Arbeitsdruck von PN 6 und eine Mediumtemperatur im Dauerbetrieb von bis zu 90 °C ausgelegt. Eine Umwälzpumpe ist integriert, jedoch ist der Verteiler nicht für Kühlzwecke geeignet. Die Baulänge beträgt 188 mm, die Bauhöhe 117 mm und die Bautiefe 295 mm.

Technische Daten

• Max. Anzahl zusätzlicher Heizkreise: 3
• Max. Arbeitsdruck: PN 6
• Mediumtemperatur (Dauerbetrieb): 90 °C
• Primäre Drückdifferenz: 0,6
• Werkstoff: Messing
• Bauhöhe: 117 mm
• Baulänge: 188 mm
• Bautiefe: 295 mm

Der Danfoss Fußbodenheizungsverteiler SSM-3F mit drei Heizkreisen und Durchflussanzeigen ist eine zuverlässige Lösung für die präzise Steuerung von Fußbodenheizungen. Seine Ausstattung mit voreinstellbaren Ventilen zur Sicherstellung des hydraulischen Abgleichs und die Möglichkeit zur Anbindung an thermische Stellantriebe ermöglichen eine effiziente und komfortable Wärmeabgabe. Mit einem maximalen Arbeitsdruck von PN 6 und einer robusten Bauweise aus Messing ist dieser Verteiler eine langlebige Komponente für moderne Heizungsanlagen.

Produktspezifikation

• Hersteller-Artikelnummer: 088U0753
• Hersteller-Warengruppe: Regelungssysteme für die Flächenheizung
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: Manifold SSM-F
• Hersteller-Serie: Verteiler und Verteilersätze
• Baulänge: 188
• Bauhöhe: 117
• Bautiefe: 295
• Mit Thermometer: nein
• Werkstoff: Messing
• Mit Umwälzpumpe: ja
• Primäre Drückdifferenz: 0,6
• Multi-Zonen-Verteiler: ja
• Max. Arbeitsdruck: 6
• Mediumtemperatur (Dauerbetrieb): 90
• Geeignet für Kühlen: nein
• Max. Anzahl zusätzlicher Heizkreise: 3
