Danfoss Verteiler für Fussbodenheizungen SSM-7F 7 Kreise, mit Durchflussanzeigeeige

Danfoss Verteiler für Fussbodenheizungen SSM-7F 7 Kreise, mit Durchflussanzeigeeige

Der Danfoss Fußbodenheizungsverteiler SSM-7F mit 7 Kreisen und Durchflussanzeige ist eine zentrale Komponente für die präzise Durchflussregelung in Fußbodenheizungssystemen. Er ermöglicht die individuelle Steuerung von Durchfluss und Wärmeabgabe für einzelne Räume und trägt zur Sicherstellung des hydraulischen Abgleichs der Anlage bei.

Welche Funktion erfüllt der Danfoss SSM-7F Verteiler?

Der SSM-Verteiler wird zur Durchflussregelung in Fußbodenheizungen eingesetzt. Durch den Anschluss der einzelnen Heizkreise des Fußbodenheizungssystems an den Verteiler können Durchfluss und Wärmeabgabe für einzelne Räume eines Gebäudes individuell gesteuert werden. Dies optimiert die Effizienz und den Komfort der Fußbodenheizung.

Wie ist der Danfoss SSM-7F Verteiler aufgebaut?

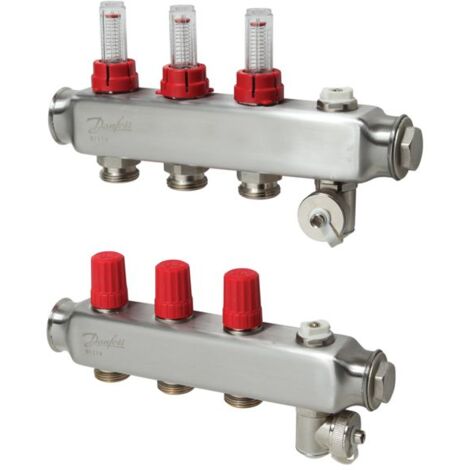

Der Verteiler besteht aus einem Vorlaufverteiler und einem Rücklaufsammler. Der Vorlaufverteiler ermöglicht die Abschaltung einzelner Heizkreise mittels Durchflussanzeige oder Absperrventil. Der Rücklaufsammler ist mit voreinstellbaren Danfoss-Ventilen für den hydraulischen Abgleich in der Anlage ausgestattet. Der SSM-Verteiler verfügt zudem über ein manuelles Entlüftungsventil und ein Spülventil.

Welche Regelungsmöglichkeiten bietet der Verteiler?

Die integrierten Ventile können elektronisch über Thermostellantriebe (TWA-A) geregelt werden. Alternativ ist der Einsatz von selbsttätigen Temperaturreglern, wie beispielsweise Ferneinstellelementen, möglich. Dies bietet Flexibilität bei der Anpassung an unterschiedliche Regelungsanforderungen.

Welche technischen Merkmale zeichnen den Verteiler aus?

Der Danfoss SSM-7F Verteiler ist für 7 Heizkreise ausgelegt. Die Heizkreisanschlüsse sind als 3/4 AG (Eurokonus) ausgeführt und haben einen Abstand von 50 mm. Der maximale Arbeitsdruck beträgt 6 PN. Für die Installation sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge erforderlich.

Technische Daten

• Anzahl Heizkreise: 7
• Max. Arbeitsdruck: 6 PN
• Heizkreisanschlüsse: 3/4 AG (Eurokonus)
• Abstand Heizkreisanschlüsse: 50 mm
• Bauhöhe: 115 mm
• Baulänge: 190 mm
• Bautiefe: 495 mm
• Werkstoff: Messing
• Mit Umwälzpumpe: ja
• Geeignet für Kühlen: nein
• Mit Thermometer: nein

Der Danfoss SSM-7F Fußbodenheizungsverteiler ist eine zuverlässige Lösung für die effiziente und präzise Steuerung von Fußbodenheizungen. Mit seinen 7 Heizkreisen, integrierten Durchflussanzeigen und voreinstellbaren Ventilen ermöglicht er eine individuelle Raumtemperaturregelung und einen optimierten hydraulischen Abgleich. Die robuste Bauweise und die einfache Installation machen ihn zu einer praktischen Wahl für moderne Heizsysteme.

Produktspezifikation

• Hersteller-Artikelnummer: 088U0757
• Hersteller-Warengruppe: Regelungssysteme für die Flächenheizung
• Hersteller-Produktgruppe: Danfoss Wärme
• Hersteller-Modellnummer: Manifold SSM-F
• Hersteller-Serie: Verteiler und Verteilersätze
• Baulänge: 190
• Bauhöhe: 115
• Bautiefe: 495
• Mit Thermometer: nein
• Werkstoff: Messing
• Mit Umwälzpumpe: ja
• Max. Arbeitsdruck: 6
• Geeignet für Kühlen: nein
