Danfoss Volumenstromregler mit integriertem Stellventil AFQM6 DN 40, Kvs 20, PN 25, GGG-40.3, mit Flansch

Danfoss Volumenstromregler mit integriertem Stellventil AFQM6 DN 40, Kvs 20, PN 25, GGG-40.3, mit Flansch

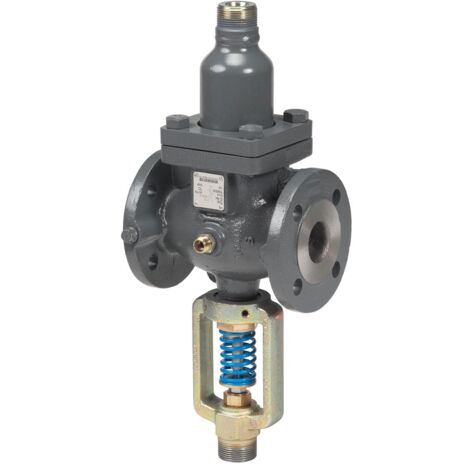

Der Danfoss Volumenstromregler mit integriertem Stellventil AFQM6 DN 40 ist eine präzise Komponente für die Regelung von Heiz- und Kühlwasserströmen. Mit einem Kvs-Wert von 20 m³/h und einer Nenndruckstufe von PN 25 ist dieses Ventil für anspruchsvolle Anwendungen konzipiert. Es eignet sich für Medien mit bis zu 30 % Glykolanteil und ist für den Einbau in Vor- und Rücklaufleitungen vorgesehen. In Kombination mit elektrischen Antrieben der Baureihen AMV(E)65x und AMV(E)55 ermöglicht der Regler eine zuverlässige Volumenstromregelung. Die Typenprüfung nach DIN EN14597 in Kombination mit AME659SD unterstreicht die hohe Qualität.

Wie ist der Volumenstromregler konstruiert und welche Werkstoffe werden verwendet?

Das Ventilgehäuse des Danfoss AFQM6 besteht aus robustem Gusseisen mit Kugelgraphit (EN-GJS-400-18-LT, GGG-40.3), was eine hohe Belastbarkeit bietet. Der Ventilkegel und der Ventilsitz sind aus Edelstahl gefertigt (Werkstoffnummern 1.4404 bzw. 1.4021), was eine langlebige und korrosionsbeständige Funktion sicherstellt. Die Druckentlastung erfolgt über einen Edelstahlbalg (Werkstoffnummer 1.4571). Der Stellantrieb verfügt über ein Edelstahlgehäuse mit einer gewebeverstärkten EPDM-Rollmembran und einer Membranfläche von 250 cm².

Welche Regelcharakteristik und Einstellmöglichkeiten bietet der AFQM6?

Das Schließventil ist druckentlastet und weichdichtend ausgeführt, mit einer Hubbegrenzung zur Volumenstrombegrenzung. Standardmäßig arbeitet der Volumenstromregler mit einer linearen Regelcharakteristik. Bei Verwendung der elektrischen Stellantriebe AME65x ist eine Umstellung auf eine logarithmische Kennlinie möglich, um eine optimale Anpassung an spezifische Regelanforderungen zu ermöglichen.

Für welche Betriebsbedingungen ist der Volumenstromregler geeignet?

Der Regler ist für Medien wie Heiz- und Kühlwasser mit einem Glykolanteil von bis zu 30 % ausgelegt. Der zulässige Temperaturbereich liegt zwischen 2 und 150 °C. Der maximale Differenzdruck beträgt 20 bar, wobei der Volumenstrom bei einem Wirkdruck von 0,2 bar zwischen 2,2 und 11 m³/h variiert. Die Nenndruckstufe ist PN 25, was den Einsatz in druckfesten Anlagen ermöglicht.

Wie erfolgt der Anschluss und wo kann der Volumenstromregler eingebaut werden?

Der Anschluss erfolgt über Flansche nach DIN 2501-C, was eine sichere und standardisierte Verbindung bietet. Der Volumenstromregler ist für den Einbau in Vor- und Rücklaufleitungen vorgesehen und kann mit den passenden elektrischen Stellantrieben kombiniert werden.

Technische Daten

• Nennweite: DN 40
• Kvs-Wert: 20 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 20 bar
• Volumenstrom bei Wirkdruck 0,2 bar: 2,2 - 11 m³/h
• Temperaturbereich: 2 - 150 °C
• Werkstoff Ventilgehäuse: Gusseisen EN-GJS-400-18-LT (GGG-40.3)
• Hublänge: 8 mm
• Bauhöhe: 480 mm

Der Danfoss Volumenstromregler AFQM6 DN 40 bietet eine zuverlässige und präzise Regelung von Heiz- und Kühlwasserströmen. Mit einem Kvs-Wert von 20 m³/h und einer Nenndruckstufe von PN 25 ist dieses Ventil eine robuste Lösung für anspruchsvolle Anwendungen. Die hochwertige Materialauswahl, wie das Ventilgehäuse aus Gusseisen mit Kugelgraphit (GGG-40.3) und Edelstahlkomponenten, trägt zu einer langen Lebensdauer und Beständigkeit gegenüber verschiedenen Medien und Temperaturen von 2 bis 150 °C bei.

Produktspezifikation

• Hersteller-Artikelnummer: 003G1084
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AFQM 6
• Hersteller-Serie: Druck-, Durchflussregler
• Ausführung: Membran
• Bauhöhe: 480
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 20
• Volumenstrom: 11
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Klappencharakteristik: linear
• Hublänge: 8
• Anschlüsse: Flansch
• Nenndurchmesser: DN 40
