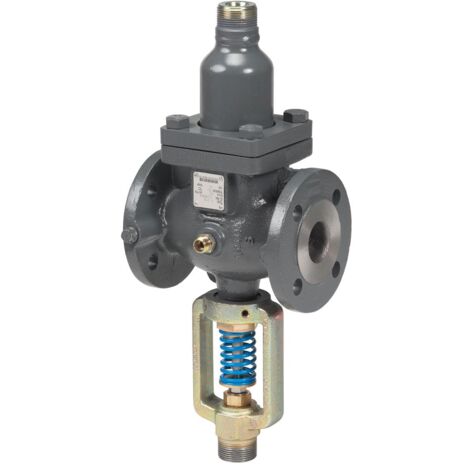

Danfoss Volumenstromregler mit integriertem Stellventil AFQM6 DN 50, Kvs 32, PN 25, GGG-40.3, mit Flansch

Danfoss Volumenstromregler mit integriertem Stellventil AFQM6 DN 50, Kvs 32, PN 25, GGG-40.3, mit Flansch

Der Danfoss Volumenstromregler AFQM 6 mit integriertem Stellventil ist eine präzise Lösung für die Regelung von Heiz- und Kühlwasser. Dieser Regler mit einer Nennweite von DN 50 und einem Kvs-Wert von 32 m³/h ist für einen Nenndruck von PN 25 ausgelegt und verfügt über einen Flanschanschluss nach DIN 2501-C. Das Ventilgehäuse aus Gusseisen mit Kugelgraphit (GGG-40.3) ermöglicht Robustheit und Langlebigkeit in anspruchsvollen Anwendungen.

Wie ist der Danfoss AFQM 6 Volumenstromregler aufgebaut?

Der Danfoss Volumenstromregler AFQM 6 ist mit einem druckentlasteten Schließventil ausgestattet, dessen weichdichtender Kegel eine zuverlässige Abdichtung sicherstellt. Eine integrierte Hubbegrenzung dient der präzisen Volumenstrombegrenzung. Das Ventilgehäuse besteht aus Gusseisen mit Kugelgraphit EN-GJS-400-18-LT (GGG-40.3), während Ventilkegel und Ventilsitz aus Edelstahl (W.-Nr. 1.4404 bzw. 1.4021) gefertigt sind. Die Druckentlastung erfolgt über einen Edelstahlbalg (W.-Nr. 1.4571). Der Stellantrieb verfügt über ein Gehäuse aus Edelstahl (W.-Nr. 10338) und eine gewebeverstärkte Rollmembrane aus EPDM mit einer Membranfläche von 250 cm².

Für welche Medien und Einsatzbereiche ist der Danfoss AFQM 6 geeignet?

Dieser Volumenstromregler ist für den Einsatz mit Heiz- und Kühlwasser konzipiert und toleriert einen Glykolanteil von bis zu 30 Prozent. Der Einbau kann sowohl im Vorlauf als auch im Rücklauf erfolgen, was eine flexible Integration in verschiedene Anlagensysteme ermöglicht. Der Temperaturbereich des Reglers liegt zwischen 2 °C und 150 °C, was ihn für eine breite Palette von Anwendungen in der Heizungs-, Klima- und Lüftungstechnik qualifiziert.

Welche Regelcharakteristik bietet der Danfoss AFQM 6?

Die Regelcharakteristik des Danfoss AFQM 6 ist standardmäßig linear. In Kombination mit elektrischen Stellantrieben der Serie AME65x besteht die Möglichkeit, die Charakteristik auf logarithmisch umzustellen. Dies ermöglicht eine feine Anpassung an die spezifischen Anforderungen der jeweiligen Anlage und trägt zu einer optimierten Energieeffizienz bei. Der Regler ist für elektrische Antriebe AMV(E)65x und AMV(E)55 ausgelegt und kann in Kombination mit AME659SD verwendet werden.

Wie erfolgt der Anschluss und die Montage des Volumenstromreglers?

Der Volumenstromregler ist mit Flanschanschlüssen nach DIN 2501-C ausgestattet, was eine einfache und sichere Verbindung in Rohrleitungssystemen ermöglicht. Der Einbau ist sowohl im Vorlauf als auch im Rücklauf möglich. Für die Montage sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.

Technische Daten

• Nennweite DN: 50
• Kvs-Wert: 32 m³/h
• Nenndruck PN: 25
• Max. Differenzdruck: 20 bar
• Volumenstrom bei Wirkdruck 0,2 bar: 3,2 - 16 m³/h
• Temperaturbereich: 2 - 150 °C
• Wirkdruck: 0,2 bar
• Anschluss: Flansch nach DIN 2501-C
• Werkstoff Ventilgehäuse: Gusseisen mit Kugelgraphit EN-GJS-400-18-LT (GGG-40.3)
• Hublänge: 12

Der Danfoss Volumenstromregler AFQM 6 mit einer Nennweite von DN 50 und einem Kvs-Wert von 32 m³/h bietet eine robuste und präzise Lösung für die Volumenstromregelung in Heiz- und Kühlsystemen. Mit einem Nenndruck von PN 25, einem maximalen Differenzdruck von 20 bar und einem breiten Temperaturbereich von 2 °C bis 150 °C ist dieser Regler vielseitig einsetzbar und trägt zur Effizienz und Zuverlässigkeit der Anlage bei.

Produktspezifikation

• Hersteller-Artikelnummer: 003G1085
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AFQM 6
• Hersteller-Serie: Druck-, Durchflussregler
• Ausführung: Membran
• Bauhöhe: 420
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Geeignet für Glykol: ja
• Max. Differenzdruck: 20
• Volumenstrom: 16
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Klappencharakteristik: linear
• Hublänge: 12
• Anschlüsse: Flansch
• Nenndurchmesser: DN 50
