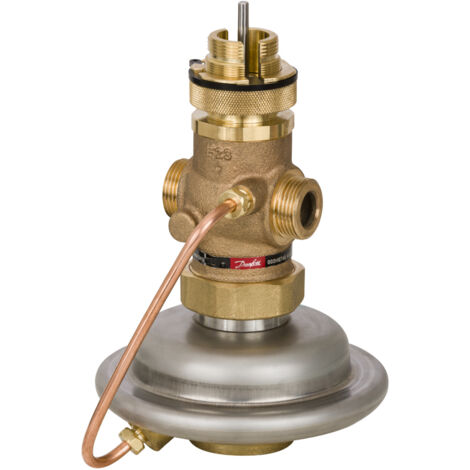

Der Danfoss Volumenstromregler AVQM mit integriertem Stellventil ist ein druckunabhängiges Motorstellventil, das speziell für den Einsatz in Fernwärme- und Fernkältesystemen konzipiert wurde. Dieses Modell mit DN 15, einem Kvs-Wert von 4,0 und einer Druckstufe von PN 25 aus Rotguss (RG5) sorgt für eine präzise Durchflussregelung und ist für den Einbau im Vor- oder Rücklauf geeignet.

Welche Funktion erfüllt der Danfoss Volumenstromregler AVQM?

Der AVQM fungiert als selbsttätiger Durchflussregler, der zuverlässig verhindert, dass der voreingestellte maximale Durchfluss überschritten wird. Dies trägt maßgeblich zur Stabilität und Effizienz des Systems bei. In Kombination mit den passenden elektrischen Stellantrieben der Danfoss AMV(E)-Serie und elektronischen Reglern ECL ermöglicht der Volumenstromregler eine präzise Regelung von Durchfluss und Temperatur, was zu erheblichen Energieeinsparungen führen kann.

Wie ist der Danfoss AVQM aufgebaut und welche Materialien werden verwendet?

Der Volumenstromregler AVQM besteht aus einem Motorstellventil mit einem einstellbaren Durchflussbegrenzer, einem Anschlussstück für den elektrischen Stellantrieb und einem Stellantrieb für die Druckregelung, der mit einer Stellmembran ausgestattet ist. Das Ventilgehäuse ist aus Rotguss CuZn36Pb2 (RG5) gefertigt, während der Ventilsitz aus Edelstahl W.-Nr.1.4571 besteht. Der Ventilkegel ist aus Messing CuZn40Pb2 und die Kegeldichtung aus EPDM. Der Stellantrieb ist aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As gefertigt, mit einer gewebeverstärkten EPDM-Membran. Der Anschluss erfolgt über ein Außengewinde gemäß DIN ISO 228/1.

Für welche Anwendungen und Medien ist der AVQM geeignet?

Der Danfoss Volumenstromregler AVQM ist für den Einsatz in Heiz- und Kühlwassersystemen vorgesehen. Er kann Zirkulationswasser sowie glykolhaltiges Wasser mit einem Glykolanteil von bis zu 30 % verarbeiten. Der Temperaturbereich für diese Medien liegt zwischen 2 °C und 150 °C. Der Einbau des Reglers ist flexibel im Vor- oder Rücklauf möglich und erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge.

Welche Kompatibilität bietet der Danfoss AVQM?

Der Volumenstromregler AVQM ist für die Kombination mit verschiedenen elektrischen Stellantrieben der Danfoss AMV(E)-Serie ausgelegt. Für das Modell DN 15 sind insbesondere die Stellantriebe AMV 150, AMV(E) 10 und AMV(E) 13 geeignet. Bestimmte AVQM-Kombinationen mit AMV(E) 13, AMV(E) 23 (SL) oder AMV(E) 33 (SL) sind zudem typgeprüft gemäß DIN EN 14597.

Technische Daten

• Nennweite DN: 15
• Anschluss: G 3/4 A Außengewinde DIN ISO 228/1
• Kvs-Wert: 4,0 m³/h
• Nenndruck PN: 25
• Differenzdruck am Motorstellventil ΔpMCV: 0,2 bar
• Maximaler Differenzdruck: 20 bar
• Volumenstrombereich: 0,15 - 2,00 m³/h
• Maximaler Volumenstrom: 2,4 m³/h
• Temperaturbereich: 2 - 150 °C
• Werkstoff Gehäuse: Rotguss (RG5)

Der Danfoss Volumenstromregler AVQM DN 15 mit einem Kvs-Wert von 4,0 und einer Druckstufe von PN 25 ist eine zuverlässige Lösung für die präzise Durchflussregelung in Fernwärme- und Fernkältesystemen. Seine robuste Bauweise aus Rotguss und Edelstahl, die Eignung für Heiz- und Kühlwasser bis 150 °C sowie die Kompatibilität mit Danfoss AMV(E)-Stellantrieben stellen eine effiziente und energieoptimierte Systemintegration sicher.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6750
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVQM
• Hersteller-Serie: Druck-, Durchflussregler
• Ausführung: Membran
• Bauhöhe: 175
• Werkstoffgüte: Bronze (Rg 5)
• Max. Differenzdruck: 20
• Volumenstrom: 2,2
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 25
• Klappencharakteristik: linear
• Hublänge: 5
• Anschlüsse: Außengewinde (metrisch)
• Nenndurchmesser: DN 15
