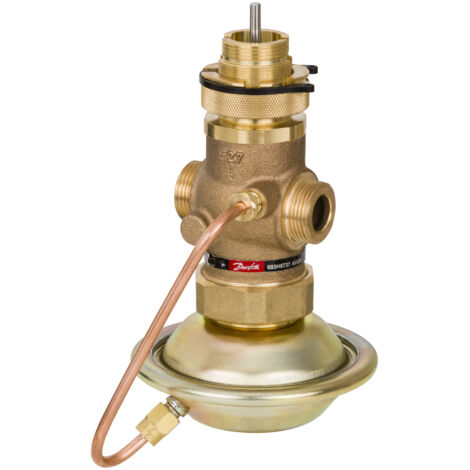

Danfoss Volumenstromregler mit Stellventil AVQM DN 32, Kvs 12,5 PN 16, RG5,3, G 1 3/4" A

Danfoss Volumenstromregler mit Stellventil AVQM DN 32, Kvs 12,5 PN 16, RG5,3, G 1 3/4" A

Der Danfoss Volumenstromregler mit Stellventil AVQM DN 32 ist ein druckunabhängiges Motorstellventil mit integriertem Volumenstromregler (PICV). Er ist für den Einsatz in Fernwärme- und Fernkältesystemen sowie Warm- und Heißwasseranlagen konzipiert. Mit einem Nenndurchmesser von DN 32, einem Kvs-Wert von 12,5 m³/h und einem Nenndruck von PN 16 sorgt dieses Bauteil für eine präzise Durchflussregelung und verhindert die Überschreitung des maximal eingestellten Volumenstroms. Der Einbau ist sowohl im Vor- als auch im Rücklauf möglich.

Wie funktioniert der Danfoss AVQM Volumenstromregler?

Der AVQM ist ein selbsttätiger Durchflussregler, der den eingestellten maximalen Durchfluss begrenzt. Das Motorstellventil verfügt über einen einstellbaren Durchflussbegrenzer und eine Stellmembran zur Druckregelung. In Kombination mit elektrischen Stellantrieben von Danfoss und elektronischen Reglern können Durchfluss und Temperatur präzise gesteuert werden, was zu Energieeinsparungen beiträgt.

Welche elektrischen Stellantriebe sind kompatibel?

Der Volumenstromregler AVQM kann mit verschiedenen Danfoss Stellantrieben kombiniert werden, darunter AMV 150, AMV(E) 10, 20, 30, AMV(E) 13, 23, 33 mit Sicherheitsfunktion, AMV(E) 23 SU mit einfahrender Antriebsstange sowie AMV 20 SL, 23 SL und 30 SL mit Ventilhubbegrenzung. Bestimmte AVQM-Kombinationen sind typgeprüft gemäß DIN EN 14597.

Für welche Anwendungen und Medien ist der AVQM geeignet?

Das Gerät ist für den Einsatz in Warm- und Heißwasseranlagen konzipiert und kann Zirkulationswasser sowie glykolhaltiges Wasser mit bis zu 30 % Glykolanteil verarbeiten. Der zulässige Temperaturbereich liegt zwischen 2 und 150 °C. Die Anschlüsse sind als Außengewinde nach ISO 228/1 in der Größe G 1 3/4" A ausgeführt.

Aus welchem Material besteht der AVQM und wie ist er aufgebaut?

Der Volumenstromregler AVQM besteht aus einem Motorstellventil mit einstellbarem Durchflussbegrenzer, einem Anschlussstück für den elektrischen Stellantrieb und einem Stellantrieb für die Druckregelung mit einer Stellmembran. Das Gehäuse ist aus hochwertigem Rotguss (Bronze Rg 5) gefertigt.

Technische Daten

• Nenndurchmesser: DN 32
• Nenndruck: PN 16
• Kvs-Wert: 12,5 m³/h
• Durchflusseinstellbereich: 0,15-6,0 m³/h
• Maximal zulässiger Differenzdruck: 12 bar
• Wirkdruck: 0,2 bar
• Temperaturbereich: 2 bis 150 °C
• Anschluss: G 1 3/4" A Außengewinde (ISO 228/1)
• Werkstoff Gehäuse: Rotguss (Bronze Rg 5)
• Bauhöhe: 127
• Hublänge: 10
• Klappencharakteristik: linear

Der Danfoss Volumenstromregler AVQM DN 32 bietet eine zuverlässige und energieeffiziente Lösung für die präzise Durchflussregelung in Heiz- und Kühlsystemen. Mit seinem robusten Rotgussgehäuse, einem Nenndurchmesser von DN 32 und einem Kvs-Wert von 12,5 m³/h ist dieses Motorstellventil eine langlebige Komponente, die zur Optimierung des Anlagenbetriebs und zur Reduzierung des Energieverbrauchs beiträgt.

Produktspezifikation

• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 003H6740
• Ausführung: Membran
• Bauhöhe: 127
• Werkstoffgüte: Bronze (Rg 5)
• Max. Differenzdruck: 16
• Volumenstrom: 5,5
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Klappencharakteristik: linear
• Hublänge: 10
• Anschlüsse: Außengewinde (metrisch)
• Nenndurchmesser: DN 32
