Allgemeine Beschreibung

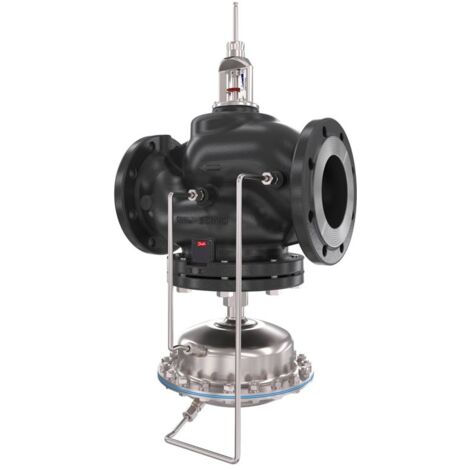

Der Danfoss VSR adaptivem Stellverhältnis AFQMP2 DN 125 Kvs 250 ist ein selbsttätiger Volumenstromregler mit integriertem Motorstellventil, der für den Einsatz in Fernwärme- und Fernkältesystemen konzipiert ist. Er ermöglicht die präzise Regelung des maximalen Volumenstroms und bietet eine einstellbare Differenzdruckregelung von 0,1 bis 1,0 bar. Der Regler ist mit verschiedenen elektrischen Stellantrieben kombinierbar, um eine optimale Energieeinsparung zu gewährleisten.Technische daten
- Nennweite DN: 125
- Kvs: 250 m³/h
- Nenndruck PN: 40
- Druckunterschied: 0,1 bar
- Temperaturbereich: 2 bis 150 °C
- Bauhöhe: 800 mm
- Hublänge: 23 mm
- Ventilgehäuse: Stahlguss GP240GH (GS-C 25)
- Ventilkegel: Edelstahl W.-Nr. 1.4305
- Ventilsitz: Edelstahl W.-Nr. 1.4021
- Membranfläche: 320 cm²
Kompatibilität und Zubehör
- Kompatibel mit elektrischen Stellantrieben AMV(E) 655, AMV(E) 658, AMV(E) 659, AMV(E) 55, AMV(E) 56
- Optimierungsfunktionen: iSET (intelligente Effizienzoptimierung), iNET (intelligente Pumpenoptimierung)
Installation
Der AFQMP 2 kann sowohl im Vor- als auch im Rücklauf installiert werden. Die Montage erfolgt über Flanschanschlüsse nach DIN 1092-1.Anwendung
Der Danfoss VSR AFQMP2 wird zur Regelung von Heiz- und Kühlwasser in Systemen mit bis zu 30 % Glykolanteil eingesetzt. Er eignet sich für Anwendungen, bei denen eine präzise Volumenstromregelung erforderlich ist.Weitere Informationen
- Ventilkennlinie: SPLIT (geteilt linear und logarithmisch)
- Regelcharakteristik: linear, umstellbar auf logarithmisch mit elektrischen Stellantrieben AME65x
- Schließventil: Druckentlastet, Kegel weichdichtend, mit Hubbegrenzung zur Volumenstrombegrenzung
