Allgemeine Beschreibung

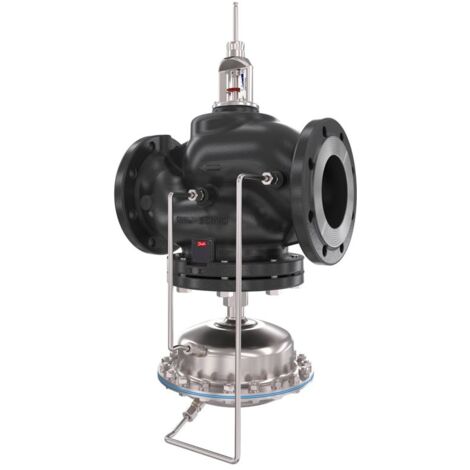

Der Danfoss VSR adaptivem Stellverhältnis AFQMP2 DN 150 ist ein selbsttätiger Volumenstromregler mit integriertem Motorstellventil, der für den Einsatz in Fernwärme- und Fernkältesystemen konzipiert ist. Er ermöglicht die präzise Regelung des maximalen Volumenstroms und bietet eine einstellbare Differenzdruckregelung von 0,1 bis 1,0 bar. Der Regler ist mit einem Flansch ausgestattet und eignet sich für die Kombination mit verschiedenen elektrischen Stellantrieben von Danfoss.Technische daten
- Nennweite DN: 150
- Kvs (m3/h): 380
- Nenndruck PN: 25
- Maximaler Druckunterschied (bar): 12
- Temperaturbereich: 2 bis 150 °C
- Hublänge: 23 mm
- Bauhöhe: 664 mm
- Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
- Geeignet für Flüssigkeiten: ja
Kompatibilität und Zubehör
Der AFQMP 2 kann mit folgenden elektrischen Stellantrieben von Danfoss kombiniert werden:- AMV(E) 655 ohne Sicherheitsfunktion und mit Handbetrieb
- AMV(E) 658 SD mit Sicherheitsfunktion und Handbetrieb
- AMV(E) 659 SD mit Sicherheitsfunktion
- AMV(E) 55
- AMV(E) 56
Installation
Der Regler ist für den Einbau in Vor- und Rücklauf vorgesehen und wird mit einem Flansch nach DIN 1092-1 installiert.Anwendung
Der Danfoss VSR AFQMP2 wird zur Regelung von Heiz- und Kühlwasser eingesetzt, auch bei einem Glykolanteil von bis zu 30%. Er eignet sich zur präzisen Steuerung des Volumenstroms und der Temperatur in Fernwärme- und Fernkältesystemen.Weitere Informationen
- Ventilkennlinie: SPLIT (linear und logarithmisch)
- Regelcharakteristik: linear (Umstellmöglichkeit auf logarithmisch)
- Druckentlastung über Kammerentlastung
- Ventilkegel aus Edelstahl W.-Nr. 1.4305
- Ventilsitz aus Edelstahl W.-Nr. 1.4021
- Membranfläche: 320 cm²
