Danfoss VSR adaptivem Stellverhältnis AFQMP2 DN 200 Kvs 650, PN 40, GS-C25, 0,1-1,0 bar, mit Flansch

Danfoss VSR adaptivem Stellverhältnis AFQMP2 DN 200 Kvs 650, PN 40, GS-C25, 0,1-1,0 bar, mit Flansch

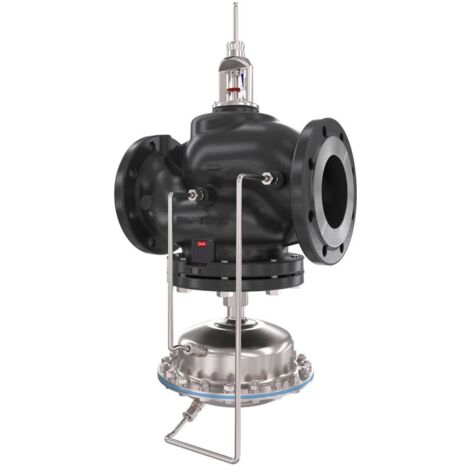

Der Danfoss Volumenstromregler AFQMP2 mit adaptivem Stellverhältnis ist ein selbsttätiger Durchflussregler, der für den Einsatz in Fernwärme- und Fernkältesystemen konzipiert wurde. Dieses Modell mit einem Nenndurchmesser von DN 200 und einem Kvs-Wert von 650 m³/h verhindert zuverlässig die Überschreitung des eingestellten maximalen Volumenstroms. Mit einer Druckstufe von PN 40 und einem Gehäuse aus Stahlguss GS-C25 ist er für anspruchsvolle Anwendungen geeignet und ermöglicht durch sein adaptives Stellverhältnis eine präzise Regelung.

Wie funktioniert der Danfoss Volumenstromregler AFQMP2?

Der AFQMP2 ist ein selbsttätiger Durchflussregler, der ein integriertes Motorstellventil und einen Druckantrieb mit einstellbarer Feder kombiniert. Diese Konstruktion ermöglicht die präzise Einstellung des Differenzdruckes über dem Motorregelkegel von 0,1 bis 1,0 bar. Dadurch wird ein höheres Stellverhältnis erreicht, was wiederum größere regelbare Volumenströme ermöglicht. Der Regler ist darauf ausgelegt, den eingestellten maximalen Volumenstrom nicht zu überschreiten und trägt somit zur Systemstabilität bei.

Welche Vorteile bietet das adaptive Stellverhältnis?

Das adaptive Stellverhältnis des AFQMP2 ermöglicht eine flexible Anpassung an unterschiedliche Betriebsbedingungen. Durch die variable Einstellung des Wirkdrucks zwischen 0,1 und 1,0 bar können die Volumenströme optimiert werden. Dies führt zu einer verbesserten Regelgenauigkeit und Effizienz in Heiz- und Kühlsystemen. In Kombination mit intelligenten elektrischen Stellantrieben wie AMEi 6 stehen zusätzliche Optimierungsfunktionen wie iSET für die automatische Differenzdruckeinstellung und iNET für die dynamische Sollwertvorgabe zur Verfügung.

Für welche Medien und Temperaturen ist der Regler geeignet?

Der Danfoss Volumenstromregler AFQMP2 ist für den Einsatz mit Zirkulationswasser und glykolhaltigem Wasser mit einem maximalen Glykolgehalt von 30 % ausgelegt. Der Temperaturbereich für diese Medien liegt zwischen 2 °C und 150 °C. Das Schließventil ist druckentlastet und verfügt über einen weichdichtenden Kegel mit Hubbegrenzung, was eine zuverlässige Volumenstrombegrenzung sicherstellt.

Welche Materialien und Anschlüsse werden verwendet?

Das Ventilgehäuse des AFQMP2 besteht aus robustem Stahlguss GP240GH (GS-C 25), während Ventilkegel und Ventilsitz aus hochwertigem Edelstahl (W.-Nr. 1.4305 bzw. 1.4021) gefertigt sind. Die Druckentlastung erfolgt über eine Kammerentlastung. Der Anschluss erfolgt über Flansche nach DIN 1092-1, was eine sichere und normgerechte Installation ermöglicht. Der Stellantrieb verfügt über ein Gehäuse aus Edelstahl (W.-Nr. 10345) und eine gewebeverstärkte Rollmembrane aus EPDM.

Technische Daten

• Nenndurchmesser: DN 200
• Kvs-Wert: 650 m³/h
• Nenndruck: PN 40
• Differenzdruck über Motorregelkegel: 0,1–1,0 bar
• Maximaler Differenzdruck (dp max.): 10 bar
• Temperaturbereich: 2–150 °C
• Anschluss: Flansch nach DIN 1092-1
• Ventilgehäuse: Stahlguss GP240GH (GS-C 25)
• Hublänge: 28
• Bauhöhe: 800

Der Danfoss Volumenstromregler AFQMP2 mit einem Nenndurchmesser von DN 200 und einem Kvs-Wert von 650 m³/h ist eine leistungsstarke Lösung für die präzise Volumenstrom- und Temperaturregelung in Fernwärme- und Fernkältesystemen. Seine robuste Bauweise aus Stahlguss GS-C25 und die Möglichkeit, den Differenzdruck von 0,1 bis 1,0 bar einzustellen, ermöglichen eine hohe Energieeffizienz und Betriebssicherheit. Die Kompatibilität mit intelligenten Stellantrieben erweitert die Funktionalität für eine optimierte Systemsteuerung.

Produktspezifikation

• Hersteller-Serie: Virtus
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 003G5585
• Bauhöhe: 800
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 40
• Min. Druckunterschied: 0,1
• Hublänge: 28
• Nenndurchmesser: DN 200
