Allgemeine Beschreibung

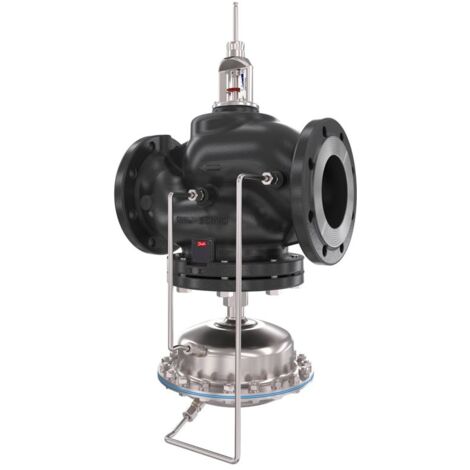

Der Danfoss VSR mit Motorstellventil AFQM2 DN 100 ist ein druckunabhängiges Regelventil mit integriertem Volumenstrombegrenzer, das für den Einsatz in Fernwärme- und Fernkältesystemen konzipiert ist. Dieses selbsttätige Regelventil sorgt dafür, dass der eingestellte maximale Volumenstrom nicht überschritten wird und ermöglicht in Kombination mit elektrischen Stellantrieben und elektronischen Reglern eine präzise Regelung von Volumenstrom und Temperatur zur Maximierung der Energieeinsparungen.Technische daten
- Nennweite: DN 100
- Kvs: 160 m³/h
- Nenndruck: PN 40
- Maximaler Differenzdruck: 15 bar
- Wirkdruck: 0,2 bar
- Volumenstrom bei Wirkdruck 0,2 bar: 12,6-63 m³/h
- Temperaturbereich: 2-150 °C
- Bauhöhe: 420 mm
- Hublänge: 19 mm
- Material Ventilgehäuse: Stahlguss GP240GH (GS-C 25)
- Material Ventilkegel: Edelstahl W.-Nr. 1.4305
- Material Ventilsitz: Edelstahl W.-Nr. 1.4021
- Membranfläche: 160 cm²
- Rollmembrane: EPDM gewebeverstärkt
Kompatibilität und Zubehör
- Kompatibel mit elektrischen Stellantrieben: AMV(E) 655, AMV(E) 658, AMV(E) 659, AMV(E) 55, AMV(E) 56
- Typgeprüft nach DIN EN14597 in Kombination mit AME659SD
Installation
- Einbau im Vor- und Rücklauf
- Anschluss: Flansch nach DIN 1092-1
Anwendung
- Geeignet für Heiz- und Kühlwasser bis 30% Glykolanteil
- Regelcharakteristik: linear (Umstellmöglichkeit auf logarithmisch mit elektrischen Stellantrieben AME65x)
- Ventilkennlinie: SPLIT (0-30% linear, 30-100% logarithmisch)
Weitere Informationen
- Fabrikat: Danfoss
- Typ: AFQM2 DN100/PN40
- Bestell-Nr.: 003G5532
