Allgemeine Beschreibung

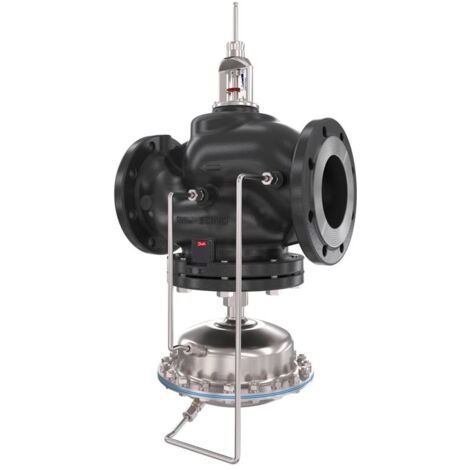

Der Danfoss VSR mit Motorstellventil AFQM2 DN 125 ist ein druckunabhängiges Regelventil mit integriertem Volumenstrombegrenzer. Es ist für den Einsatz in Fernwärme- und Fernkältesystemen konzipiert und sorgt dafür, dass der eingestellte maximale Volumenstrom nicht überschritten wird. In Kombination mit elektrischen Stellantrieben von Danfoss können Volumenstrom und Temperatur geregelt werden, um maximale Energieeinsparungen zu erzielen.Technische daten
- Nennweite: DN 125
- Kvs: 250 m³/h
- Nenndruck: PN 25
- Max. Differenzdruck über dem Kegel: 0,2 bar (Standard) oder 0,5 bar (hoher Volumenstrom)
- Temperaturbereich: 2 bis 150 °C
- Max. Glykolgehalt: 30%
- Bauhöhe: 664 mm
- Hublänge: 23 mm
- Membranfläche: 160 cm²
- Werkstoff Ventilgehäuse: Gusseisen EN-GJS-400-18-LT (GGG 40.3)
- Ventilkegel: Edelstahl W.-Nr. 1.4305
- Ventilsitz: Edelstahl W.-Nr. 1.4021
- Stellantrieb Gehäuse: Edelstahl W.-Nr. 10345
- Rollmembrane: EPDM gewebeverstärkt
Kompatibilität und Zubehör
Der AFQM 2 kann mit verschiedenen elektrischen Stellantrieben von Danfoss verwendet werden, darunter:- AMV(E) 655 (ohne Sicherheitsfunktion, mit Handbetrieb)
- AMV(E) 658 SD (mit Sicherheitsfunktion, mit Handbetrieb)
- AMV(E) 659 SD (mit Sicherheitsfunktion)
- AMV(E) 55
- AMV(E) 56
Installation
Der Danfoss VSR mit Motorstellventil AFQM2 ist für den Einbau im Vor- und Rücklauf vorgesehen. Der Anschluss erfolgt über Flansche nach DIN 1092-1.Anwendung
Das Regelventil ist geeignet für Heiz- und Kühlwasser mit bis zu 30% Glykolanteil und wird in Fernwärme- und Fernkältesystemen eingesetzt. Es ermöglicht eine präzise Regelung des Volumenstroms und der Temperatur.Weitere Informationen
- Regelcharakteristik: linear (Umstellmöglichkeit auf logarithmisch mit elektrischen Stellantrieben AME65x)
- Ventilkennlinie: SPLIT (geteilt linear und logarithmisch)
- Druckentlastung: über Kammerentlastung
