Allgemeine Beschreibung

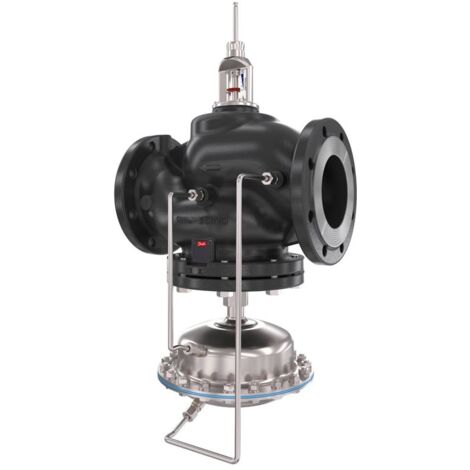

Der Danfoss VSR mit Motorstellventil AFQM2 DN 125 ist ein druckunabhängiges Regelventil mit integriertem Volumenstrombegrenzer. Es ist für den Einsatz in Fernwärme- und Fernkältesystemen konzipiert und sorgt dafür, dass der eingestellte maximale Volumenstrom nicht überschritten wird. In Kombination mit elektrischen Stellantrieben und elektronischen Reglern ermöglicht es eine präzise Regelung von Volumenstrom und Temperatur, was zu maximalen Energieeinsparungen führt.Technische daten
- Nennweite: DN 125
- Kvs: 250 m³/h
- Nenndruck: PN 40
- Maximaler Differenzdruck über dem Kegel: 0,5 bar
- Temperaturbereich: 2 bis 150 °C
- Max. Glykolgehalt: 30%
- Bauhöhe: 664 mm
- Hublänge: 23 mm
- Membranfläche: 160 cm²
- Wirkdruck: 0,5 bar
- Volumenstrom bei Wirkdruck: 30-150 m³/h
Kompatibilität und Zubehör
- Kompatibel mit elektrischen Stellantrieben: AMV(E) 655, AMV(E) 658, AMV(E) 659, AMV(E) 55, AMV(E) 56
- Typgeprüft nach DIN EN14597 in Kombination mit AME659SD
Installation
- Einbau im Vor- und Rücklauf
- Anschluss: Flansch nach DIN 1092-1
Anwendung
- Geeignet für Heiz- und Kühlwasser bis 30% Glykolanteil
- Regelcharakteristik: linear (Umstellmöglichkeit auf logarithmisch mit elektrischen Stellantrieben AME65x)
Weitere Informationen
- Ventilgehäuse: Stahlguss GP240GH (GS-C 25)
- Ventilkegel: Edelstahl W.-Nr. 1.4305
- Ventilsitz: Edelstahl W.-Nr. 1.4021
- Druckentlastung über Kammerentlastung
- Rollmembrane: EPDM gewebeverstärkt
