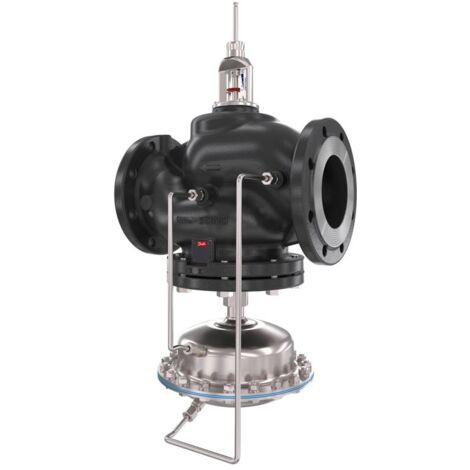

Danfoss VSR mit Motorstellventil AFQM2 DN 200 Kvs 650, PN 25, GGG-40,3, 0,5 bar, mit Flansch

Name: Danfoss VSR mit Motorstellventil AFQM2 DN 200 Kvs 650, PN 25, GGG-40,3, 0,5 bar, mit Flansch
Brand: DANFOSS
SKU: 003G5525
Price: 31540.4 EUR
Availability: InStock

Ähnliches Produkt geliefert von

Elektrischer Stellantrieb für Thermomix-Ventile mit Innengewinde

169,56 €

Verkauft von heizung-billiger.de

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Der Danfoss VSR mit Motorstellventil AFQM2 DN 200 Kvs 650 ist ein druckunabhängiges Regelventil mit integriertem Volumenstrombegrenzer, das für den Einsatz in Fernwärme- und Fernkältesystemen konzipiert ist. Der Regler sorgt dafür, dass der eingestellte maximale Volumenstrom nicht überschritten wird und ermöglicht in Kombination mit elektrischen Stellantrieben und elektronischen Reglern eine präzise Regelung von Volumenstrom und Temperatur zur Maximierung der Energieeinsparungen.

Technische daten

Nennweite: DN 200

Kvs: 650 m³/h

Nenndruck: PN 25

Maximaler Differenzdruck: 10 bar

Wirkdruck: 0,5 bar

Volumenstrom bei Wirkdruck 0,5 bar: 68-340 m³/h

Temperaturbereich: 2-150 °C

Hublänge: 28 mm

Bauhöhe: 664 mm

Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)

Membranfläche: 160 cm²

Kompatibilität und Zubehör

Kompatibel mit elektrischen Stellantrieben: AMV(E) 655, AMV(E) 658, AMV(E) 659, AMV(E) 55, AMV(E) 56

Geeignet für Medien: Heiz- und Kühlwasser bis 30% Glykolanteil

Installation

Der AFQM 2 kann sowohl im Vor- als auch im Rücklauf installiert werden. Der Anschluss erfolgt über Flansche nach DIN 1092-1.

Anwendung

Der Danfoss VSR mit Motorstellventil wird zur Regelung des Volumenstroms in Heiz- und Kühlsystemen eingesetzt. Er ist ideal für Anwendungen, bei denen eine präzise Steuerung des Durchflusses erforderlich ist, um Energieeffizienz zu gewährleisten.

Weitere Informationen

Ventilkennlinie: SPLIT (0-30% linear, 30-100% logarithmisch)

Regelcharakteristik: linear (Umstellmöglichkeit auf logarithmisch mit elektrischen Stellantrieben AME65x)

Druckentlastung über Kammerentlastung

Ventilkegel aus Edelstahl W.-Nr. 1.4305

Ventilsitz aus Edelstahl W.-Nr. 1.4021

Rollmembrane aus EPDM gewebeverstärkt

Eigenschaften

Marke
DANFOSS
Länge
120 cm
Breite
20 cm
Höhe
66.4 cm
Gewicht
300.1 kg
