Allgemeine Beschreibung

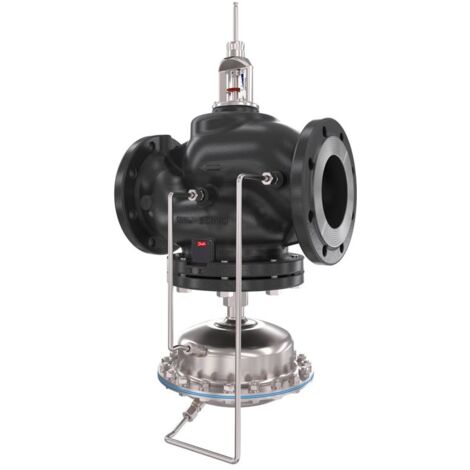

Das Danfoss VSR mit Motorstellventil AFQM2 DN 65 ist ein druckunabhängiges Regelventil mit integriertem Volumenstrombegrenzer, das für den Einsatz in Fernwärme- und Fernkältesystemen konzipiert ist. Es sorgt dafür, dass der eingestellte maximale Volumenstrom nicht überschritten wird und ermöglicht in Kombination mit elektrischen Stellantrieben und elektronischen Reglern eine präzise Regelung von Volumenstrom und Temperatur zur Maximierung der Energieeinsparungen.Technische daten
- Nennweite DN: 65
- Kvs: 60 m³/h
- Nenndruck PN: 16
- Maximaler Differenzdruck: 0,2 bar (Standard) oder 0,5 bar (hoher Volumenstrom)
- Temperaturbereich: 2 bis 150 °C
- Hublänge: 12 mm
- Bauhöhe: 420 mm
- Werkstoff: Gusseisen GG 25 (EN-GJL-250)
- Ventilkegel: Edelstahl W.-Nr. 1.4305
- Ventilsitz: Edelstahl W.-Nr. 1.4021
- Membranfläche: 160 cm²
Kompatibilität und Zubehör
Der AFQM 2 ist kompatibel mit den folgenden elektrischen Stellantrieben von Danfoss:- AMV(E) 655 (ohne Sicherheitsfunktion, Handbetrieb)
- AMV(E) 658 SD (mit Sicherheitsfunktion, Handbetrieb)
- AMV(E) 659 SD (mit Sicherheitsfunktion)
- AMV(E) 55
- AMV(E) 56
Installation
Der AFQM 2 kann sowohl im Vor- als auch im Rücklauf installiert werden. Der Anschluss erfolgt über Flansche nach DIN 1092-1.Anwendung
Das Regelventil ist geeignet für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil. Es ermöglicht eine präzise Regelung des Volumenstroms und der Temperatur in Fernwärme- und Fernkältesystemen.Weitere Informationen
- Ventilkennlinie: SPLIT (0-30% linear, 30-100% logarithmisch)
- Regelcharakteristik: linear (Umstellmöglichkeit auf logarithmisch mit elektrischen Stellantrieben AME65x)
- Druckentlastung über Kammerentlastung
