Allgemeine Beschreibung

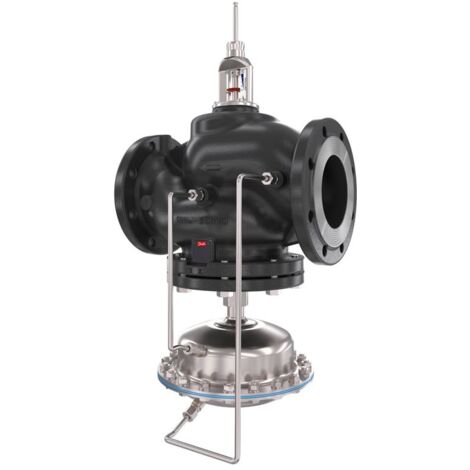

Der Danfoss VSR mit Motorstellventil AFQM2 DN 65 ist ein druckunabhängiges Regelventil mit integriertem Volumenstrombegrenzer. Es ist für den Einsatz in Fernwärme- und Fernkältesystemen konzipiert und sorgt dafür, dass der eingestellte maximale Volumenstrom nicht überschritten wird. Der Regler kann in Kombination mit elektrischen Stellantrieben von Danfoss verwendet werden, um Volumenstrom und Temperatur zu regeln und somit maximale Energieeinsparungen zu erzielen.Technische daten
- Nennweite: DN 65
- Kvs: 60 m³/h
- Nenndruck: PN 25
- Maximaler Differenzdruck: 20 bar
- Wirkdruck: 0,5 bar
- Volumenstrom bei Wirkdruck 0,5 bar: 8,4-42 m³/h
- Temperaturbereich: 2-150 °C
- Hublänge: 12 mm
- Bauhöhe: 420 mm
- Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
- Membranfläche: 160 cm²
Kompatibilität und Zubehör
Der AFQM 2 kann mit folgenden elektrischen Stellantrieben von Danfoss verwendet werden:- AMV(E) 655 ohne Sicherheitsfunktion und mit Handbetrieb
- AMV(E) 658 SD mit Sicherheitsfunktion und mit Handbetrieb
- AMV(E) 659 SD mit Sicherheitsfunktion
- AMV(E) 55
- AMV(E) 56
Installation
Der Danfoss VSR mit Motorstellventil AFQM2 sollte im Vor- und Rücklauf installiert werden. Der Anschluss erfolgt über Flansche nach DIN 1092-1.Anwendung
Das Regelventil ist geeignet für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil. Es ermöglicht eine präzise Regelung des Volumenstroms und der Temperatur in Fernwärme- und Fernkältesystemen.Weitere Informationen
- Ventilkennlinie: SPLIT (linear 0-30% / logarithmisch 30-100%)
- Regelcharakteristik: linear (Umstellmöglichkeit auf logarithmisch mit elektrischen Stellantrieben AME65x)
- Druckentlastung über Kammerentlastung
- Ventilkegel aus Edelstahl W.-Nr. 1.4305
- Ventilsitz aus Edelstahl W.-Nr. 1.4021
