Allgemeine Beschreibung

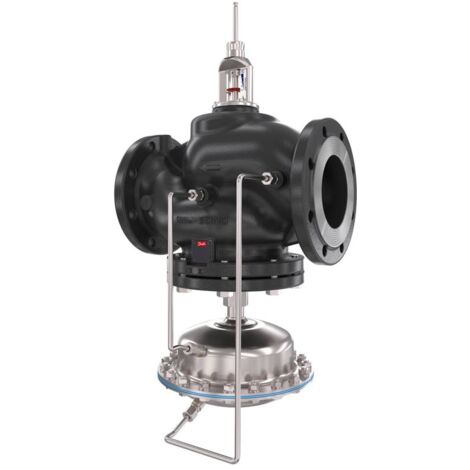

Der Danfoss VSR mit Motorstellventil AFQM2 DN 65 Kvs 60, PN 40, GS-C 25, 0,2 bar, ist ein druckunabhängiges Regelventil mit integriertem Volumenstrombegrenzer. Es ist für den Einsatz in Fernwärme- und Fernkältesystemen konzipiert und sorgt dafür, dass der eingestellte maximale Volumenstrom nicht überschritten wird. In Kombination mit elektrischen Stellantrieben und elektronischen Reglern ermöglicht es eine präzise Regelung von Volumenstrom und Temperatur, um maximale Energieeinsparungen zu erzielen.Technische daten
- Nennweite: DN 65
- Kvs: 60 m³/h
- Nenndruck: PN 40
- Differenzdruck über dem Kegel zur Volumenstromregelung: ∆pMCV: 0,2 bar (Standard) oder 0,5 bar (hoher Volumenstrom)
- Temperaturbereich: 2 bis 150 °C
- Max. Glykolgehalt: 30%
- Bauhöhe: 420 mm
- Hublänge: 12 mm
- Membranfläche: 160 cm²
- Wirkdruck: 0,2 bar
- Volumenstrom bei Wirkdruck 0,2 bar: 5,6-28 m³/h
- Werkstoffe: Ventilgehäuse aus Stahlguss GP240GH, Ventilkegel und -sitz aus Edelstahl
Kompatibilität und Zubehör
- Kompatibel mit elektrischen Stellantrieben: AMV(E) 655, AMV(E) 658, AMV(E) 659, AMV(E) 55, AMV(E) 56
- Typgeprüft nach DIN EN14597 in Kombination mit AME659SD
Installation
- Einbau im Vor- und Rücklauf
- Anschluss: Flansch nach DIN 1092-1
Anwendung
- Geeignet für Heiz- und Kühlwasser bis zu 30% Glykolanteil
- Regelcharakteristik: linear (umstellbar auf logarithmisch mit elektrischen Stellantrieben AME65x)
Weitere Informationen
- Ventilkennlinie: SPLIT (0-30% linear, 30-100% logarithmisch)
- Druckentlastung über Kammerentlastung
- Rollmembrane aus EPDM, gewebeverstärkt
