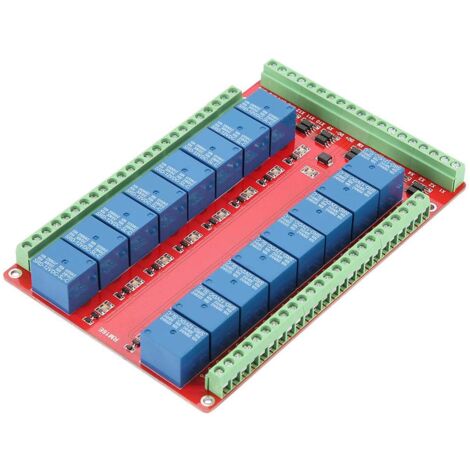

DC 24V 16-Kanal Relais Modul Isolierte Schnittstellenkarte High/Low-Pegel Trigger

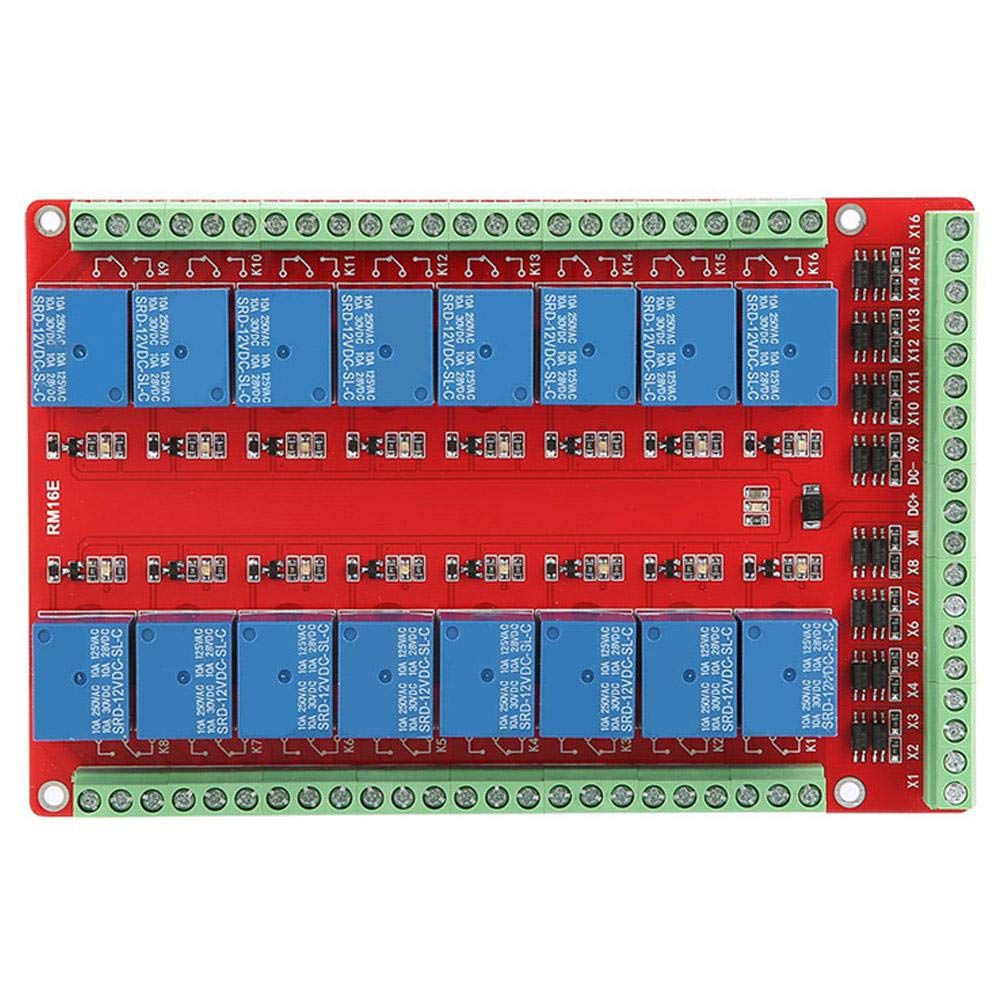

Modulschnittstelle:
Modulsteuerschnittstellen haben 16 Verdrahtungsklemmen.
1. DC +: An DC-Netzteil + anschließen (5-V-, 12-V- und 24-V-Module optional)
2. DC-: An Gleichstromversorgung anschließen -
3. XM: Gemeinsamer Anschluss des optoelektronischen Isolationschips
Bei Verwendung einer Steuerung mit hohem Pegel: Diese Schnittstelle sollte an den Minuspol der Stromversorgung der Steuerplatine angeschlossen werden.
Bei Verwendung von Low Level Control: Diese Schnittstelle sollte an den Pluspol der Stromversorgung der Steuerplatine angeschlossen werden4. X1-X16: Relaissteuerungsschnittstelle
Relaisausgangsschnittstellen haben 48 Verdrahtungsklemmen.
1. NO1-NO16: Schließer der Relais
2, COM1-COM16: Gemeinsame Schnittstelle der Relais
3. NC1-NC16: Öffner-Schnittstellen der Relais

Paketliste:
1 × 16-Kanal-Relaismodul

1. STROMVERSORGUNGSRCKSEITE --- Mit der Stromversorgungs-Rckverbindungsfunktion, um eine Beschdigung des Moduls zu vermeiden. HOCHWERTIGES RELAIS --- Das Modul verwendet ein hochwertiges Relais mit Nennlast der normalerweise offenen Schnittstelle: AC 250 V / 10 A, DC 30 V / 10 A. STABILE LEISTUNG --- Verwendung eines kleinen isolierten Zweiwege-Optokopplers mit starker Entstrungsfhigkeit und stabiler Leistung;Der Auslsestrom betrgt nur 5mA.

2. TIPPS VERWENDEN --- Der Benutzer kann die Steuerebene des Relais auswhlen, bei der es sich um eine Pull-In-Funktion mit hohem oder niedrigem Pegel handeln kann. DIREKT VERWENDET --- Das Modul verfgt ber einen eingebauten begrenzten Stromwiderstand.Die Plus- und Minuspolsteuerung des Netzteils kann direkt verwendet werden oder ber den E / A-Port des Single-Chips gesteuert werden.

3. Das Modul verfgt ber ein echtes, hochwertiges Leistungsrelais, einen hochwertigen Optokoppler mit kleinem Gehuse, eine leistungsstarke Triode mit hoher Spannungsfestigkeit, eine rote und blaue Signalanzeige sowie eine doppelseitige Leiterplatte in Militrqualitt mit angemessenem Layout und stabiler Leistung.kann in einer Vielzahl von Anwendungsbereichen eingesetzt werden.

4. Spezifikation: Versorgungsspannung: DC 5V / 12V / 24V (optional) Auslsestrom: 5mA Montagelochdurchmesser: 3mm Modulgre (L B H): 15,3 10 2,0 cm / 6,0 3,9 0,8 in Paketgewicht: Ca.246 g / 8,7 oz.

5. Das 16-Kanal-Relaismodul vom Isolationstyp kann die Auslsung von Signalen mit hohem oder niedrigem Pegel auswhlen und bentigt nur 5 mA Strom, um das Relais mit 10 A Steuerkapazitt anzusteuern.
