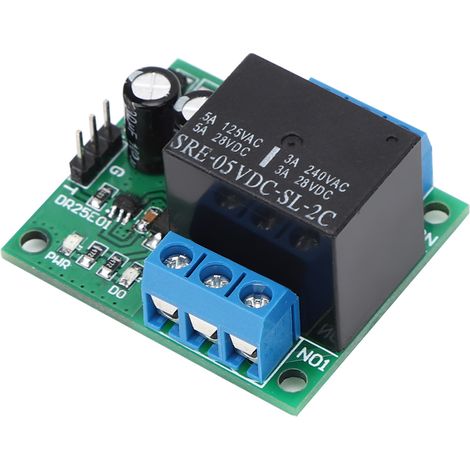

DC 5V DPDT-Relaismodul, zweipolig, Dual Jet, selbstverriegelndes Relaismodul, Relaisplatine mit geringer Impulsanregung für die maschinelle Bearbeitung (DC5V)
UVP
Unverbindliche Preisempfehlung des Herstellers, die vom Verkäufer des Produkts angegeben wird.
Kaufen Sie für Ihr Unternehmen?
Verhandelte Preise exkl. MwSt. bis zu -20%
Zu einem Pro-Konto wechselnÄhnliches Produkt geliefert von
21,25 €
47
Verkauft von Mairuie
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
1. Dies ist ein selbstsicherndes, bidirektionales, zweipoliges (bistabiles) Relais. Nach dem Auslösen schaltet das Relais ein, dann wieder aus und trennt schließlich.
2. Mit Betriebsanzeige und Verpolungsanzeige.
3. Niedrigpulssteuerung für mehr Sicherheit.
4. Hergestellt aus hochwertigen elektronischen Bauteilen für einen stabilen und zuverlässigen Betrieb.
5. Einfache Installation und komfortable Bedienung.
Technische Daten:
Artikeltyp: DPDT-Relaismodul
Eingangsspannung: DC 5 V (5-V-Version), DC 6–24 V (12-V-Version) (optional)
Betriebsstrom des Moduls: 2 mA in Vorwärtsrichtung, 60–70 mA in Rückwärtsrichtung
Strom: Maximal 5 A (Motorsteuerungsmodus: Niedrigpulssteuerung)
Abmessungen: ca. 39,5 x 33,3 x 23,3 mm / 1,6 x 1,3 x 0,9 Zoll
Pinbelegung:
V: Positive Stromversorgung
G: Negative Stromversorgung und Masseanschluss des Auslösers;
T: Auslösereingang (0,2–2 Sekunden Low-Impuls).
NO1: Öffner-Relaisanschluss
COM1: Gemeinsamer Relaisanschluss
NC1: Schließer-Relaisanschluss
NO2: Öffner-Relaisanschluss
COM2: Gemeinsamer Relaisanschluss
NC2: Schließer-Relaisanschluss
Bedienungsanleitung: Bei eingeschalteter Stromversorgung ist das Relais ausgeschaltet. Durch Klicken auf den Auslöseranschluss (T-Anschluss) wird das Relais angezogen, durch Klicken auf das Relais wird es wieder freigegeben usw.
Lieferumfang:
1 DPDT-Relaismodul
2. Mit Betriebsanzeige und Verpolungsanzeige.
3. Niedrigpulssteuerung für mehr Sicherheit.
4. Hergestellt aus hochwertigen elektronischen Bauteilen für einen stabilen und zuverlässigen Betrieb.
5. Einfache Installation und komfortable Bedienung.
Technische Daten:
Artikeltyp: DPDT-Relaismodul
Eingangsspannung: DC 5 V (5-V-Version), DC 6–24 V (12-V-Version) (optional)
Betriebsstrom des Moduls: 2 mA in Vorwärtsrichtung, 60–70 mA in Rückwärtsrichtung
Strom: Maximal 5 A (Motorsteuerungsmodus: Niedrigpulssteuerung)
Abmessungen: ca. 39,5 x 33,3 x 23,3 mm / 1,6 x 1,3 x 0,9 Zoll
Pinbelegung:
V: Positive Stromversorgung
G: Negative Stromversorgung und Masseanschluss des Auslösers;
T: Auslösereingang (0,2–2 Sekunden Low-Impuls).
NO1: Öffner-Relaisanschluss
COM1: Gemeinsamer Relaisanschluss
NC1: Schließer-Relaisanschluss
NO2: Öffner-Relaisanschluss
COM2: Gemeinsamer Relaisanschluss
NC2: Schließer-Relaisanschluss
Bedienungsanleitung: Bei eingeschalteter Stromversorgung ist das Relais ausgeschaltet. Durch Klicken auf den Auslöseranschluss (T-Anschluss) wird das Relais angezogen, durch Klicken auf das Relais wird es wieder freigegeben usw.
Lieferumfang:
1 DPDT-Relaismodul
Eigenschaften
- MarkeZOTERNEN
- Höhe70 mm
- Breite80 mm
- MaterialKunststoff
- Gewicht100 g
- Elektrische Spannung5 V
- Art des KontaktsNormalerweise Geöffnet
- ManoMano Art.-NrME96767924
- MMID153170946449
- HerstellerreferenzMAI=QL=1013200012711
- EAN7897565296480
