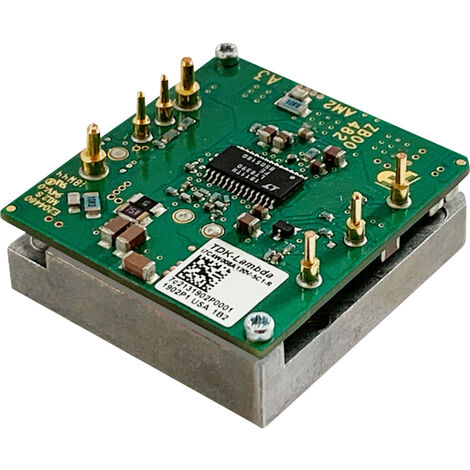

TDK-Lambda i7C4W012A050V-0C1-R DC/DC-Wandler 12.5 A 300 W Inhalt 1 St.

Beschreibung

Die nicht isolierten Aufwärts-/Abwärtswandler der i7C-Serie mit einer Nennleistung bis 300W sind dank eines weiten Einstellbereichs der Ausgangsspannung von 5 bis 28V und einem Weitbereichseingang von 9 bis 53V sehr universell einsetzbar.

Die i7C-Serie eignet sich hervorragend um zusätzliche leistungsstarke Ausgangsspannungen von einer 12V-, 24V-, 36V- oder 48V-Gleichstromversorgung abzuleiten, und zwar zu wesentlich geringeren Kosten als bei isolierten Gleichspannungswandlern.

Die i7C-Module gibt es in drei verschiedenen mechanischen Ausführungen. Allen gemeinsam ist die Grundfläche von 36,8 x 34 mm in Verbindung mit einem 1/16-Brick Pinout. Als kompakteste Lösung gibt es die i7C als offene Leiterplatte mit einer Höhe von nur 12,2 mm. Für Einsatzbereiche mit höheren Umgebungs-temperaturen gibt es weitere Varianten mit Baseplate für Kontaktkühlung mit 13 mm Bauhöhe oder einem integriertem Kühlkörper für Konvektionskühlung oder Luftstrom mit 24,9 mm Höhe.

Zur Standardausstattung der i7C-Serie gehören ein Trim-Pin für die Einstellung der Ausgangsspannung, + Remote Sense, Remote On-Off (positive oder negative Logik), Überstrom- und Übertemperaturschutz sowie eine eingangsseitige Unterspannungsabschaltung. Optional gibt es Modelle mit weiteren Funktionen wie Power-Good-Signal, Strommonitor und Synchronisationseingang für die Schaltfrequenz zur Reduzierung von Systemrauschen bei Einsatz mehrerer Wandler.

Mit Wirkungsgraden von bis zu 97% eignen sich diese kompakten Produkte ideal für den Einsatz in Medizin, Telekommunikation, Industrie, Prüf- und Messtechnik, Rundfunk und Fernsehen sowie in tragbaren batteriebetriebenen Geräten

Eigenschaften

Hoher Wirkungsgrad von bis zu 97% · Weiter Ausgangs-Einstellbereich 5 bis 28V oder 9,6 bis 48V · 9 bis 53 Vdc Eingangsbereich · Minimale externe Beschaltung notwendig · Kontaktkühlung mit Baseplate oder integriertem Kühlkörper · Kaskadierbares Layout von 100-300W durch Multi Footprint Layout (i3/i6/i7)
