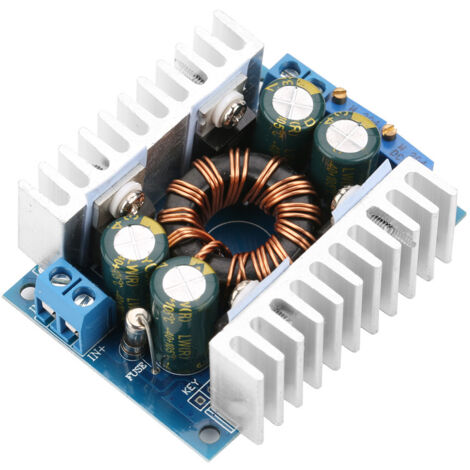

Eosnow Stiefmodul, Up/Down Boost/Buck DC-to-DC-Leistungswandler-Boost für Komponenten hohe Umwandlungseffizienz

Eigenschaften:

1. Dies ist ein nicht isoliertes DC-geregeltes Stromrichtermodul mit langer Lebensdauer.
2. Hohe Leistung und stabiler Ausgang, wandelt 5-30 VDC in 1,25-30 VDC um.
3. Hochwertige Komponenten sorgen für eine hohe Umwandlungseffizienz von bis zu 93 %.
4. Es unterstützt Überstrom-, Kurzschluss- und Übertemperaturschutz.
5. Entworfen mit zwei Kühlkörpern für eine bessere Wärmeableitung.

Spezifikation:

Eigenschaften:
Dies ist ein nicht isoliertes DC-geregeltes Stromrichtermodul mit langer Lebensdauer.
Hohe Leistung und stabiler Ausgang, wandelt 5-30 VDC in 1,25-30 VDC um.
Hochwertige Komponenten sorgen für eine hohe Umwandlungseffizienz von bis zu 93 %.
Es unterstützt Überstrom-, Kurzschluss- und Übertemperaturschutz.
Entwickelt mit zwei Kühlkörpern für eine bessere Wärmeableitung.
Spezifikation:
Typ: Nicht isoliertes Synchrongleichrichtungsmodul mit automatischer Auf-/Abwärtsstufe< br>Eingangsspannung: DC5-30V
Eingangsstrom: 8A, (MAX) 10A, (innerhalb von 6A für Langzeitbetrieb)
Ruhestrom: 4mA (bei unterschiedlicher Arbeitsspannung kann es zu Abweichungen kommen)
Ausgangsspannung: 1,25-30V stufenlos einstellbar
Ausgangsstrom: 10A (MAX) (langfristige natürliche Kühlung innerhalb von 5A, bitte reduzieren Sie den Nennwert bei hoher Ausgangsspannung), verbessern Sie die Wärmeableitung oder reduzieren Sie den Nennwert, wenn die Modultemperatur zu hoch ist 65℃
Konstantstrom-Ausgangsbereich: 0,2-10A
Betriebstemperatur: -40℃ bis +85℃
Frequenz: 150KHz
Umwandlungseffizienz: Typisch 91 %, maximal 93 %
Überstrom Schutz: Ja
Kurzschlussschutz: Ja (Strombegrenzungsschutz)
Übertemperaturschutz: Ja (automatische Reduzierung der Ausgangsspannung)
Verpolungsschutz: Nein, bitte schließen Sie bei Bedarf eine Diode in Reihe am Eingang an
Rückflussschutz am Ausgang: Ja, bei Verwendung zum Laden muss keine Diode hinzugefügt werden.
Verdrahtungsmethode: Klemmenblockausgang (IN ist Eingang, OUT ist Ausgang)
Gewicht: 70 g / 2,5 Unzen (ca.)
Paketliste:
1 * Modul
Stromeinstellung:
1, Stellen Sie das CV-Potentiometer ein, stellen Sie die Ausgangsspannung entsprechend den Lastanforderungen ein.
2, Drehen Sie gegen den Uhrzeigersinn CC Potentiometer etwa 30 Kreise, (d.h. der Ausgangsstrom ist auf Minimum eingestellt), an die LED angeschlossen, CC-Potentiometer auf den erforderlichen Strom einstellen.
Wenn Sie das Modul zum Laden der Batterie verwenden, schließen Sie es an den Ausgang an, nachdem die Batterie vollständig entladen ist. Passen Sie CC an den erforderlichen Strom an. Denn je mehr Energie in der Batterie verbleibt, desto geringer ist der Ladestrom.
Bitte verwenden Sie keinen Kurzschluss, um den Strom anzupassen.
