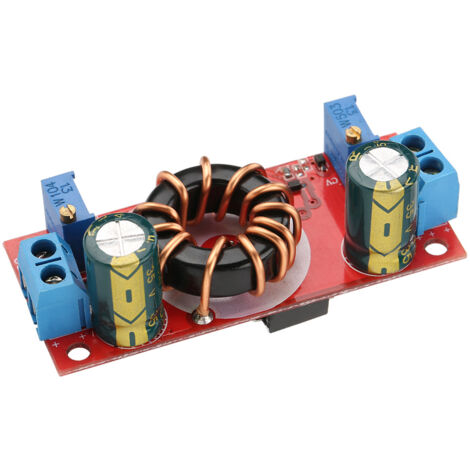

DC/DC-Netzteilmodul, Abwärtswandler, 4–32 V auf 1,2–32 V, einstellbare DC-Spannung

~~17,99€~~

Produktinformationen

Beschreibung

Willkommen in unserem Shop! Entdecken Sie unser geregeltes, nicht-isoliertes DC-Leistungswandlermodul für eine lange Lebensdauer. Dieses leistungsstarke und stabile Modul wandelt eine Eingangsspannung von 4–32 V DC in eine einstellbare Ausgangsspannung von 1,2–32 V DC um. Dank seiner hochwertigen Komponenten bietet es einen außergewöhnlichen Wirkungsgrad von bis zu 98 %. Die Schraubklemmen ermöglichen eine einfache und bequeme Verdrahtung. Es verfügt über wichtige Konstantspannungs- (CV) und Konstantstromregelungsfunktionen (CC) und ist gegen Kurzschlüsse geschützt (die Strombegrenzung entspricht dem eingestellten Konstantstromwert). **Detaillierte Spezifikationen:** **Typ:** Nicht-isoliertes synchrones Abwärtswandlermodul mit Gleichrichtung. **Eingangsspannung:** 4–32 V DC (absolute Grenze: 36 V). **Ausgangsspannung:** Stufenlos einstellbar von 1,2 V bis 32 V. **Minimale Eingangs-/Ausgangsspannungsdifferenz:** 1 V (die Eingangsspannung muss höher als die Ausgangsspannung sein). **Ausgangsstrom:** 0–10 A (für den Dauerbetrieb bis zu 6 A bei natürlicher Kühlung empfohlen, Temperatur nicht überschreiten). Maximaltemperatur: 60 °C. Reduzieren Sie die Nennwerte in heißen Umgebungen.

* **Konstanter Ausgangsstrom:** Einstellbar von 0,3 A bis 10 A.

* **Betriebstemperatur:** -40 °C bis +85 °C.

* **Schaltfrequenz:** 150 kHz.

* **Maximaler Wirkungsgrad:** 98 % (abhängig von Eingangs-/Ausgangsspannung, Stromstärke und deren Differenz).

* **Kurzschlussschutz:** Ja (begrenzt durch den Konstantstromwert).

* **Schutz vor Verpolung am Eingang:** Nein. Fügen Sie bei Bedarf eine Diode in Reihe hinzu.

* **Schutz vor Rückkopplung am Ausgang:** Nein. Fügen Sie bei Bedarf eine Diode in Reihe am Eingang hinzu.

* **Gewicht:** Ca. 30 g.

**Lieferumfang:**

* 1 x Konverter Modul.

**Spannungs- und Stromeinstellung:**

1. **Ausgangsspannung einstellen:** Stellen Sie bei unbelastetem Betrieb das Konstantspannungspotentiometer (CV) auf die gewünschte Spannung ein (z. B. die Ladeerhaltungsspannung einer Batterie, die Spannung einer LED-Kette).

2. **Konstantstrom einstellen:** Drehen Sie das Konstantstrompotentiometer (CC) ca. 20 Umdrehungen gegen den Uhrzeigersinn. Schließen Sie anschließend die Last mit einem Amperemeter in Reihe an und stellen Sie den gewünschten Stromwert am CC-Potentiometer ein. Verwenden Sie für diese Einstellung nicht die Kurzschlussmethode.

* **Wichtiger Hinweis:** Bei der Einstellung des Konstantstroms muss die Ausgangsspannung größer als 1,2 V sein; andernfalls ist die Konstantstromfunktion nicht aktiv.
