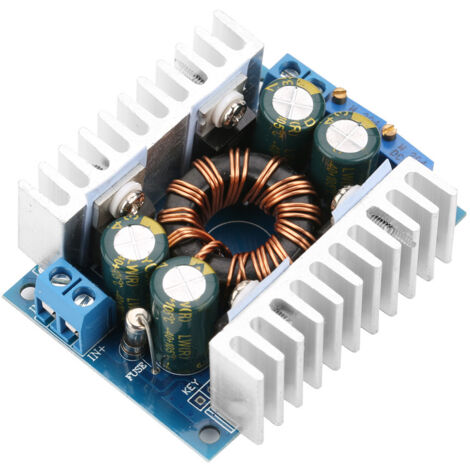

DC/DC-Wandler 5–30 V auf 1,25–30 V, variabler Spannungsregler, Aufwärts-/Abwärtswandler

Willkommen in unserem Shop! Entdecken Sie unser nicht-isoliertes, geregeltes DC-Leistungswandlermodul, das für Langlebigkeit und robuste Leistung entwickelt wurde. Dieses leistungsstarke und stabile Modul wandelt eine Eingangsspannung von 5 bis 30 V DC in eine einstellbare Ausgangsspannung von 1,25 bis 30 V DC um. Dank seiner hochwertigen Komponenten bietet es einen außergewöhnlichen Wirkungsgrad von bis zu 93 %. Es verfügt über wichtige Schutzfunktionen gegen Überstrom, Kurzschluss und Überhitzung und ist mit zwei Kühlkörpern für optimale Wärmeableitung ausgestattet. Dieses Modul ist ein automatischer Auf-/Abwärtswandler mit synchroner Gleichrichtung. Die Eingangsspannung beträgt 5–30 V DC, der maximale Eingangsstrom 10 A (8 A für Dauerbetrieb empfohlen). Der Ruhestrom liegt bei ca. 4 mA. Die Ausgangsspannung ist stufenlos von 1,25 V bis 30 V einstellbar, der maximale Ausgangsstrom 10 A. Für eine natürliche Kühlung im Dauerbetrieb wird empfohlen, 5 A nicht zu überschreiten. Der Konstantstrom-Einstellbereich liegt zwischen 0,2 A und 10 A. Das Modul arbeitet in einem breiten Temperaturbereich von -40 °C bis +85 °C mit einer Schaltfrequenz von 150 kHz. Es verfügt über Schutzfunktionen wie Strombegrenzung (Überstrom/Kurzschluss) und Überhitzungsschutz (automatische Spannungsreduzierung bei Überhitzung). Zusätzlich ist ein Verpolungsschutz am Ausgang integriert, der sich zum Laden von Akkus eignet. Beachten Sie, dass kein integrierter Verpolungsschutz am Eingang vorhanden ist; bei Bedarf kann eine externe Diode hinzugefügt werden. Die Verdrahtung erfolgt über eine Schraubklemmenleiste mit der Kennzeichnung IN (Eingang) und OUT (Ausgang). Das Modul wiegt ca. 70 Gramm. **Lieferumfang:** Sie erhalten 1 Konvertermodul. Einstellung: Stellen Sie die gewünschte Ausgangsspannung mit dem CV-Potentiometer ein. Um den Ausgangsstrom (Konstantstrommodus) einzustellen, drehen Sie zunächst das DC-Potentiometer auf die Minimaleinstellung, schließen Sie dann Ihre Last (z. B. eine LED) an und stellen Sie den Strom so ein, dass der gewünschte Wert erreicht wird. Zum Laden eines Akkus schließen Sie das Modul an einen entladenen Akku an und stellen Sie den gewünschten Ladestrom mit dem DC-Potentiometer ein. Beachten Sie, dass der Strom mit zunehmendem Ladezustand des Akkus abnimmt. Wichtig: Verwenden Sie niemals einen Kurzschluss, um den Strom einzustellen.
