Allgemeine Beschreibung

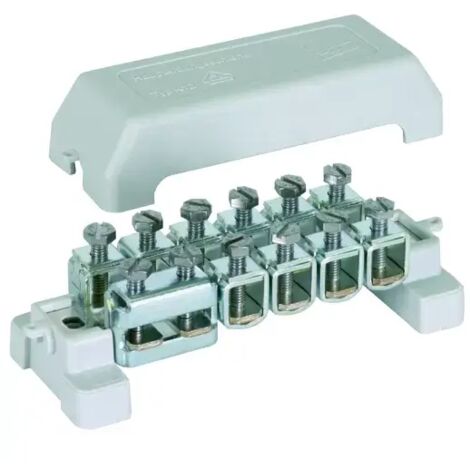

Die DEHN 563200 PAS 11AK Schraubklemmen-Block ist eine hochwertige Potentialausgleichsschiene, die nach DIN EN 62561-1 konzipiert wurde. Sie dient dem Schutz- und Funktionspotentialausgleich gemäß DIN VDE 0100-410/540 sowie dem Blitzschutz-Potentialausgleich nach DIN EN 62305-3. Die Ausführung ist standardisiert und geprüft nach DIN VDE 0618-1. Sie bietet eine Vielzahl von Funktionen, darunter eine transparente Schutzabdeckung und Isolierschirme zwischen den Reihen.Technische daten
- Artikelnummer: 563200
- Polzahl: 4
- Material: Thermoplast, Messing
- Maximaler Bemessungsstrom, IEC: 160 A
- Bemessungskurzzeitstromfestigkeit (Icw) 1s: 8,2 kA
- Spitzenkurzschlussstrom (Ipk): 35 kA
- Maximale Betriebsspannung, IEC (Ui): 690 V
- Anzahl der Anschlüsse auf der Eingangsseite: 1
- Querschnitt des Litzenleiters auf der Eingangsseite: 10 – 50 mm²
- Anzahl der Anschlüsse: 11
- Querschnitt des Litzenleiters auf der Ausgangsseite: (1) 2,5 – 6 mm²; (7) 2,5 – 16 mm²; (3) 10 – 35 mm²
- Tiefe: 50 mm
- Höhe: 90 mm
- Breite: 175 mm
- Gewicht: 0,61 kg
- Flammhemmend: UL® 94V-0
- Konform mit: IEC® 60947-7-1
- Verpackungseinheit: 1
Kompatibilität und Zubehör
- Aufsteckklemmen St/gal Zn
- Befestigungsböcke
- Abdeckhaube aus Kunststoff, grau (halogenfrei)
Installation
- Einfache Montage auf DIN-Schiene
- Montage auf einer Platte mit Schrauben möglich
Anwendung
Die DEHN 563200 PAS 11AK Schraubklemmen-Block ist ideal für den Hauptpotentialausgleich und eignet sich für Anwendungen, die eine zuverlässige Verbindung und Absicherung erfordern.Weitere Informationen
- RoHS-konform
- Halogenfreies Material
- Selbstverlöschend: UL94V-0
- Erreichte HL3-Klassifizierung für Abschnitt R23 und HL2-Klassifizierung für Abschnitt R22
