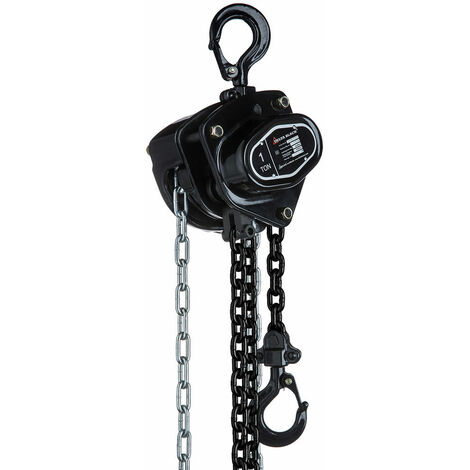

Delta Stirnradkettenzug Schwarz Tragkraft 1,0t Länge 10,0m

Beschreibung by Topleiter.de

Wartungsfreundliches Design. Bremse und Getriebe sind einfach zugänglich

• Getriebe geführt von hochwertigen Lagern
• Präzisionsgefertigte Wellen, Kettennuss und Zahnräder ermöglichen reibungslosen Betrieb
• Hochfestes Doppelgehäuse bietet Schutz vor Staub und Wasser
• Robustes Gehäuse, hält äußeren Stößen stand, ohne die Ausrichtung der Lager zu beschädigen
• Messpunkte am Trag- und Lasthaken
• Geschmiedete Stahlhaken mit Hakensicherung
• Verzinkte Lastkette nach EN 818-7-T
• Verzinkte Handkette
• Einsatztemperatur: -10°C - +60°C
• ATEX Bereich nicht geeignet
• DGUV/BGV Lasttyp: Güter, darf nicht zum Heben von Personen verwendet werden
• Kein Überlastschutz
• Selbstständige Sicherheits-Lastdruckbremse mit doppelten Bremsscheiben und Sperrklinken
• Erfüllt die Maschinenrichtlinie 2006/42/EG
• Geliefert mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung

Hinweis Verfügbar in schwarz mit schwarzer Lastkette nach EN 818-7-T. Andere Tragfähigkeiten auf Anfrage!



Technische Daten - Stirnradkettenzug Gelb
Tragfähigkeit (t)	0,5	1	1,5	2	3	5	10	20
Lastkette (Øxmm)	6 x 18	6 x 18	8 x 24	8 x 24	8 x 24	10 x 30	10 x 30	10 x 30
Kettenstränge	1	1	1	1	2	2	4	8
Testbelastung (kN)	6,1	12,3	18,4	24,5	36,8	61,1	122,5	235,2
Kraftaufwand bei Volllast (N)	200	320	360	365	385	435	435	435x2
Haspelweg für 1m Hub (m)	34	42	56	73	112	164	327	327x2
Eigengewicht (kg)*	4,7	6,8	9,7	11,3	13,4	23,1	49,1	105,8
Zusatzgewicht (kg/m)**	1,7	1,7	2,4	2,4	3,9	5,5	10,1	19,4
Artikelnummer (3m Länge)	DY.0.04400503	DY.0.04401003	DY.0.04401503	DY.0.04402003	DY.0.04403003	DY.0.04405003	DY.0.04410003	DY.0.04420003
Artikelnummer (6m Länge)	DY.0.04400506	DY.0.04401006	DY.0.04401506	DY.0.04402006	DY.0.04403006	DY.0.04405006	DY.0.04410006	DY.0.04420006
Artikelnummer (10m Länge)	DY.0.04400510	DY.0.04401010	DY.0.04401510	DY.0.04402010	DY.0.04403010	DY.0.04405010	DY.0.04410010	DY.0.04420010

Technische Daten - Stirnradkettenzug Schwarz
Tragfähigkeit (t)	0,25	0,5	1
Lastkette (Øxmm)	4 x 12	6 x 18	6 x 18
Kettenstränge	1	1	1
Testbelastung (kN)	3,7	6,1	12,3
Kraftaufwand bei Volllast (N)	190	200	320
Haspelweg für 1m Hub (m)	30	34	42
Eigengewicht (kg)*	4,1	4,7	6,8
Zusatzgewicht (kg/m)**	0,8	1,7	1,7
Artikelnummer (3m Länge)	DB.0.06400253	DB.0.06400503	DB.0.06401003
Artikelnummer (6m Länge)	DB.0.06400256	DB.0.06400506	DB.0.06401006
Artikelnummer (10m Länge)	DB.0.064002510	DB.0.06400510	DB.0.06401010

* ohne Last- und Handkette ** pro Meter Hubhöhe für Last- und Handkette



 DELTA Stirnradkettenzug - Technisches Datenblatt
