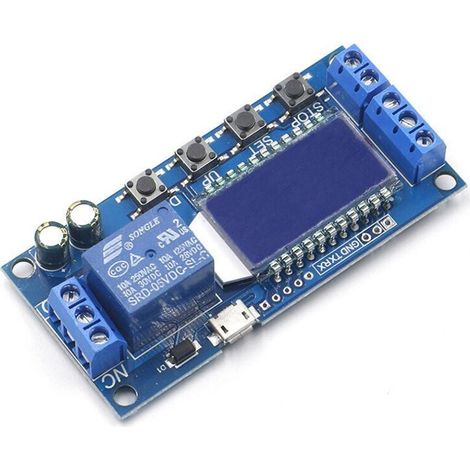

Die Schaltung steuert den Zeitschalter zum Auslösen des Zyklusmoduls FLITI

Eine verzögerte Abschaltung des Relaismoduls löst den Verzögerungszyklus-Zeitschaltkreisschalter aus.

0,01 Sekunden (min.) ~ 9999 Minuten (max.) stufenlos einstellbar.

Das LCD-Display dieses Produkts ist sehr klar, benutzerfreundlich und leistungsstark. Käufer sollten sich jedoch die Anweisungen zur Verwendung dieses Produkts im Detail ansehen. Es handelt sich um ein sehr praktisches Produkt.

Highlights des Moduls:

1. Mit dem LCD-Display sind der aktuelle Modus und die Parameter auf einen Blick klar, sehr klar, einfach und praktisch.

2. Unterstützt Hoch- und Niedrigpegelauslöser und Schaltersteuerung, für die meisten Gelegenheiten geeignet.

3. Weitspannungsnetzteil (6 ~ 30 V) unterstützt Micro-USB-5,0-V-Stromversorgung, die sehr bequem zu verwenden ist.

4. Unterstützt UART-Datendownload und Parametereinstellung.

5. Es gibt eine Ein-Tasten-Not-Aus-Funktion (STOP-Taste) mit Verpolungsschutz, Verpolung brennt nicht.

6. Schlafmodus hinzugefügt, nach dem Einschalten erfolgt 5 Minuten lang keine Bedienung und die LCD-Hintergrundbeleuchtung wird automatisch ausgeschaltet; Aufwachen mit einem beliebigen Tastendruck;

7. Es können verschiedene OP-, CL- und LOP-Parameter eingestellt werden, die unabhängig voneinander sind und separat gespeichert werden;

8. Alle Einstellungsparameter werden bei einem Stromausfall automatisch gespeichert.

Betriebsmodus:

P1: Nachdem das Signal ausgelöst wurde, schaltet das Relais die OP-Zeit ein und trennt dann die Verbindung; Während der OP-Zeit wird das Signal erneut ungültig ausgelöst

P2: Nachdem das Signal ausgelöst wurde, schaltet das Relais die OP-Zeit ein und trennt dann die Verbindung; Während der OP-Zeit löst das Signal erneut einen neuen Timer aus

P3: Nachdem das Signal ausgelöst wurde, schaltet das Relais die OP-Zeit ein und trennt dann die Verbindung; Während der OP-Zeit löst das ungültige Signal erneut einen Reset aus, das Relais wird getrennt und die Zeitmessung stoppt

P4: Geben Sie das Auslösesignal, nachdem das Relais die CL-Zeit getrennt hat, treibt das Relais die OP-Zeit an, trennen Sie das Relais, nachdem die Zeitmessung abgeschlossen ist;

P5: Geben Sie das Auslösesignal, nachdem das Relais die OP-Zeit angetrieben hat, trennt das Relais die CL-Zeit und führt dann die obigen Aktionen zyklisch aus, gibt das Signal erneut im Zyklus, das Relais wird getrennt und die Zeitmessung stoppt; Die Anzahl der Zyklen (LOP) kann eingestellt werden;

P6: Nach dem Einschalten ist kein Auslösesignal erforderlich, das Relais leitet die OP-Zeit, das Relais trennt die CL-Zeit und die obigen Aktionen sind zyklisch; Die Anzahl der Zyklen (LOP) kann eingestellt werden;

P7: Signalhaltefunktion Wenn ein Auslösesignal vorliegt, wird der Timer gelöscht und das Relais bleibt eingeschaltet; Wenn das Signal verschwindet, trennen Sie das Relais nach dem Zeitmessungsvorgang; Während dieser Zeitspanne gibt es ein weiteres Signal und der Moment ist gelöscht;

Produktparameter:

1: Betriebsspannung: 6–30 V, unterstützt Micro-USB-5,0-V-Stromversorgung

2: Auslösesignalquelle: Hochpegelauslöser (3,0–24 V), Niedrigpegelauslöser (0,0–0,2 V), Schaltersteuerung (passiver Schalter).

3: Kapazitätsausgang: kann das Gerät mit 30 V 5 A Gleichstrom oder 220 V 5 A Wechselstrom steuern

4: Ruhestrom: 15 mA Betriebsstrom: 50 mA

5: Lebensdauer: mehr als 100.000 Mal; Betriebstemperatur: -40–85 °C; Größe: 8,0 x 3,8 x 1,9 cm

6: Mit Optokoppler-Isolierung, verbessert die Entstörungsfähigkeit, hochwertige industrielle Leiterplatte, stellt Speicherparameter nach Stromausfall für immer ein.

Zeitbereich

0,01 Sekunde (min) ~ 9999 Minuten (max) stufenlos einstellbar

So wählen Sie einen Zeitbereich aus:

Drücken Sie auf der OP/CL-Parameteränderungsschnittstelle die STOP-Taste, um den Mining-Bereich auszuwählen;

XXXX hat keinen Dezimalpunkt, Zeitbereich 1 Sekunde ~ 9999 Sekunden

Der Dezimalpunkt XXX.X hat zehn Ziffern, Zeitbereich 0,1 Sekunde ~ 999,9 Sekunden

XX.XX Der Dezimalpunkt hat 100 Stellen und der Zeitbereich ist 0,01 Sekunden ~ 99,99 Sekunden leuchtet vollständig und der Zeitbereich beträgt 1 Minute – 9999 Minuten

Wenn Sie beispielsweise OP auf 3,2 Sekunden einstellen möchten, verschieben Sie den Dezimalpunkt auf zehn Stellen und das LCD zeigt 003,2 an

Parameterbeschreibung: OP-Einschaltzeit, CL-Trennzeit, LOP-Zykluszeit (1-9999 Mal, „----“ steht für unbegrenzte Zyklen)
1. Parametereinstellung

a) Rufen Sie die Einstellungsoberfläche durch langes Drücken der SET-Taste auf;

b) Stellen Sie zuerst den Arbeitsmodus ein, der Arbeitsmodus blinkt zur Erinnerung und der Arbeitsmodus wird durch kurzes Drücken der UP/DOWN-Taste eingestellt;

c) Drücken Sie die SET-Taste, um den Arbeitsmodus auszuwählen und die Systemparameter einzugeben;

d) Drücken Sie in der Systemparameter-Einstellungsoberfläche kurz die SET-Taste, um die zu bearbeitenden Systemparameter zu ändern, und halten Sie die UP/DOWN-Taste zum Bearbeiten gedrückt;

(Hinweis: Drücken Sie im Modus P-1~p-3 kurz SET, P-7 ist ungültig);

e) Drücken Sie in der OP/CL-Parameterbearbeitungsoberfläche STOP, um die Zeiteinheit zu ändern (1 s/0,1 s/0,01 s/1 min);

f) Wenn alle Einstellungen abgeschlossen sind, drücken Sie lange die SET-Taste, um die Einstellungen zu speichern und die Einstellungsoberfläche zu verlassen;

1. Daten zur Fernbedienung hochladen und Parametereinstellungsfunktion:

Das System unterstützt UART-Datendownload und Parametereinstellungsfunktion (TTL-Pegel);

UART:9600,8,1
Zusatzfunktionen

a) Automatische Schlaffunktion: Starten oder schließen Sie die automatische Schlaffunktion auf der Laufschnittstelle, indem Sie die STOP-Taste lange drücken (LP wählt das Starten der Schlaffunktion, OFF das Ausschalten der Schlaffunktion);

b) Auswahl der Relaisfunktion: Drücken Sie in der Laufschnittstelle kurz die STOP-Taste, um die Relaisfunktion zu starten oder zu schließen. „ON“ erfüllt die Leitungsbedingung. Das Relais ist normalerweise aktiviert, und das „OFF“-Relais schaltet sich nicht ein, wenn es die Betriebsbedingungen erfüllt. Im Zustand „AUS“ blinkt das System und zeigt „AUS“ an.

c) Parameteransicht: Drücken Sie auf der laufenden Schnittstelle die SET-Taste, um die aktuellen Systemparameter anzuzeigen. Dies hat keinen Einfluss auf den normalen Betrieb des Systems.

d) Umschalten des Anzeigeinhalts: Im Modus P-5 P-6 können Sie den Anzeigeinhalt (Dauer/Anzahl der Zyklen) durch kurzes Drücken der DOWN-Taste umschalten.
