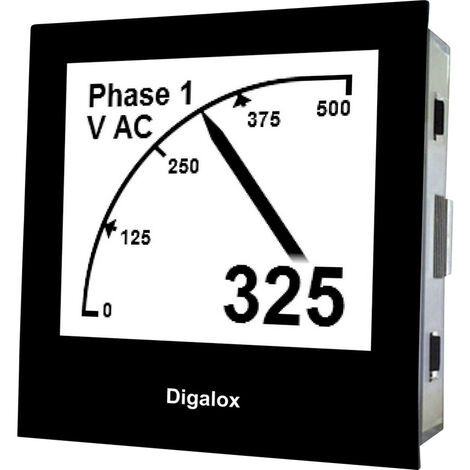

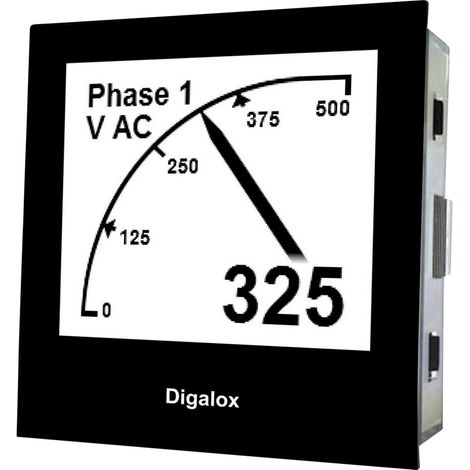

TDE Instruments Digalox DPM72-MP Digitales Einbaumessgerät

Überblick

1 Messeingang ±500 V AC/DC, 10 - 500 Hz
1 Messeingang ±10 A AC/DC und 5 A AC für Stromwandler, 10 - 500 Hz
LCD Grafikdisplay 16 Graustufen 192 × 160 Pixel
RGB-Hintergrundbeleuchtung
Zeigergrafik und Digitalanzeige
Mehrfachanzeige von bis zu 4 Parametern
Anpassbarer Skalenausschlag und -beschriftung
Messwertaufzeichnung über bis zu 14 Tage
Alarmausgänge mit anpassbaren Schwellwerten, galvanisch isoliert
Individuelle Alarm-Beleuchtungsfarbe
Kundenindividuelles Startbild
Verschiedene Anzeige-Designs verfügbar, z.B. Tacho, Balkengrafik, Verlaufsanzeige
Echtzeit-Messwertübertragung
Bimetallfunktion (Mittelwertbildung)
USB-Schnittstelle
Versorgung 12-24V AC/DC oder über USB, galvanisch isoliert
Messgenauigkeit 1% true RMS
PC-Software für individuelle Konfiguration und Messdatenaufzeichnung inklusive

Beschreibung

Innovativ, individuell und multifunktional: Die Messgeräte DPM72-MP+ und DPM72-MPN+ für elektrische Größen zeichnen sich durch umfangreiche Funktionen und Konfigurationsmöglichkeiten aus. Geeignet zur Messung der umfassenden Messarten (Volt AC/DC, Strom AC/DC, Frequenz, Leistung, Cosinus phi), sind die Messgeräte mit umfangreichen Funktionen ausgestattet. Die individuelle Konfiguration der Geräte sowie die Echtzeit-Übertragung aller Messwerte wird durch die Modbus-Schnittstelle gewährleistet. Somit sind die DPM72-Messgeräte vielseitig einsetzbar und ermöglichen ein breites Einsatzspektrum für Industrieanwendungen. Die multifunktionalen Messgeräte sind vor allem im Bereich der Überwachung von Maschinen- und Betriebsdaten gefragt und eignen sich zur Modernisierung veralteter Anlagen, da sie besonders Retrofitgeeignet sind. Zudem können sie sowohl auf DIN-Schienen als auch, durch entsprechende Bohrungen am Gehäuse, auf anderen Hintergründen befestigt werden.

Umfassende Anpassbarkeit per Software

Mittels der Konfigurationssoftware "Digalox Manager" können die Messgeräte individuell eingerichtet werden. Einmal eingerichtet, überträgt das DPM72 Ihre Messwerte zuverlässig und in Echtzeit. Die Software ermöglicht das Auslesen der Messwerte im Messspeicher, die dann grafisch ausgewertet und als CSV-Datei exportiert werden können.

Schaltausgänge

Zwei galvanisch isolierte Alarmausgänge ermöglichen es, bei Erreichen individuell anpassbarer Schwellwerte einen Alarm auszulösen sowie Ein- oder Abschalt­vorgänge auszuführen.

Modbus-Schnittstelle

Die RS485-Modbus-Schnittstelle der DPM72-Messgeräte ermöglicht sowohl die Konfiguration als auch die Übertragung aller gemessenen Messwerte. Das RS485-Modbus-Protokoll entspricht dem etablierten Industriestandard, wodurch die DPM72-Messgeräte mit Modbus-Schnittstelle universell mit bereits vorhandenen Modbus-Geräten anderer Hersteller kombinierbar sind. Dies ermöglicht vor allem eine umstandslose Anlagenmodernisierung älterer oder technisch veralteter Maschinen (Retro­fit), ohne diese kosten- und zeitintensiv ersetzen zu müssen

Eigenschaften

Skalierfunktion · Bereichsautomatik · Schalteingänge für Messmodus-Umschaltung · Linearisierungsfunktion · Bimetallfunktion (Mittelwertbildung) · Hysterese · 2 Alarmwerte pro Messparameter · Min.-/Max.-Erfassung · Echtzeit-Datenübertragung · Datenaufzeichnung · 2 Optokoppler-Schaltausgänge · Steckbare Anschlussklemmen · USB Schnittstelle

Lieferumfang

Digalox DPM72-MP + 5 Kurzschlussbrücken + Bedienungsanleitung

Hinweis

Micro-USB-Kabel nicht im Lieferumfang enthalten. Software Digalox® Manager als Download verfügbar beim Hersteller

Voraussetzungen

Windows 10 oder höher
