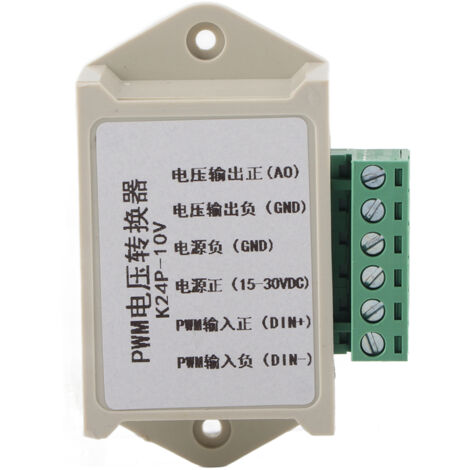

Digital-Analog-PWM-Wandler – Spannungsadapter
20 € Rabatt ab 300 €
mit dem Code
mit dem Code
Ähnliches Produkt geliefert von
'/%3E%3C/svg%3E)
Wandler 300w 12v/220v +1 USB-Anschluss
57,37 €16
Verkauft von HUOLONG
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Willkommen in unserem Shop! Dieser PWM-zu-Spannungs-Wandler ist ein unverzichtbares Werkzeug zur reibungslosen Umwandlung eines digitalen PWM-Signals (0–100 %) in ein stabiles analoges Ausgangssignal (0–10 V). Er verfügt über einen Verpolungsschutz und gewährleistet so erhöhte Langlebigkeit und Sicherheit Ihrer Installationen. Ideal für industrielle Anwendungen, wird er häufig für Signalschnittstellen zwischen speicherprogrammierbaren Steuerungen (SPS), Mikrocontrollern und verschiedenen industriellen Steuerplatinen eingesetzt. **Hauptmerkmale:** * Wandelt ein digitales PWM-Signal (0–100 %) in ein analoges Spannungssignal (0–10 V) um. * Akzeptiert digitale Eingangssignale von 24 V. * Integrierter Verpolungsschutz. *
Perfekt für SPS-Systeme und Signalschnittstellen mit Mikrocontrollern oder industriellen Steuerplatinen.
**Detaillierte Spezifikationen:** *
**PWM-Signalfrequenzbereich:** 100 Hz bis 3 kHz (1 kHz bis 3 kHz empfohlen). *
**Eingangssignalpegel:** 24 V. *
**Produktabmessungen:** 75 mm (L) x 54 mm (B) x 30 mm (H) / 2,95" x 2,12" x 1,18". *
**Produktgewicht:** 44 g.
**Anschlussbelegung:** *
**DIN+:** PWM-Signaleingang "-" (Gemeinsame Kathode: PWM-Signal anschließen; Gemeinsame Anode: 24-V-Signal anschließen). *
**DIN-:** PWM-Signaleingang "+" (Gemeinsame Kathode: Masse (GND) anschließen; Gemeinsame Anode: PWM-Signal anschließen). *
**15–30 V:** Positiver Spannungseingang (+). *
**GND:** Masseanschluss der Stromversorgung. *
**GND:** Signalmasseanschluss. *
**AO:** Analoger Spannungsausgang (0–10 V).
**Lieferumfang:** *
1 x PWM-Signalwandler Modul.
Perfekt für SPS-Systeme und Signalschnittstellen mit Mikrocontrollern oder industriellen Steuerplatinen.
**Detaillierte Spezifikationen:** *
**PWM-Signalfrequenzbereich:** 100 Hz bis 3 kHz (1 kHz bis 3 kHz empfohlen). *
**Eingangssignalpegel:** 24 V. *
**Produktabmessungen:** 75 mm (L) x 54 mm (B) x 30 mm (H) / 2,95" x 2,12" x 1,18". *
**Produktgewicht:** 44 g.
**Anschlussbelegung:** *
**DIN+:** PWM-Signaleingang "-" (Gemeinsame Kathode: PWM-Signal anschließen; Gemeinsame Anode: 24-V-Signal anschließen). *
**DIN-:** PWM-Signaleingang "+" (Gemeinsame Kathode: Masse (GND) anschließen; Gemeinsame Anode: PWM-Signal anschließen). *
**15–30 V:** Positiver Spannungseingang (+). *
**GND:** Masseanschluss der Stromversorgung. *
**GND:** Signalmasseanschluss. *
**AO:** Analoger Spannungsausgang (0–10 V).
**Lieferumfang:** *
1 x PWM-Signalwandler Modul.
Eigenschaften
- MarkeALLAUVE
- MaterialKunststoff
- AusgangswellenformQuasi-Sinuswelle
- UmwandlungstypDC zu AC
- ManoMano Art.-NrME100190964
