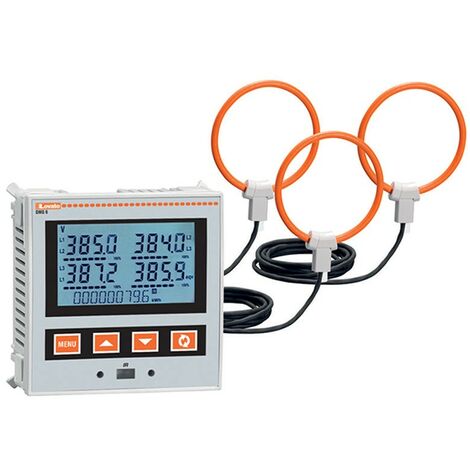

Lovato Digital Multimeter mit RS485 und 3 Spulen ROGOWSKI DMG611R3000

Lovato eingebautes/erweiterbares LCD-Multimeter mit den folgenden Eigenschaften:

• Typ: dreiphasig plus Nullleiter
• Hintergrundbeleuchtetes LCD-Symbol-Display
• Abmessungen: 72X46mm/2.8X1.8
• Hilfsstromversorgung 100-440VAC/120-250VDC
• Optische und RS485-Anschlüsse an der Vorderseite
• Strommessung über 3 mitgelieferte Rogowski-Spulen
• Maximaler Strom 3000 Ampere
• Betriebsfrequenz: min 45 hz - max 66 hz
• Leistungsaufnahme: max. 9,5 VA
• Verlustleistung: 3,5 W
• Stromstärke: IEC-Höchstwert (Imax) UN 3000
• ETIM-Klassifizierung: ETIM 8.0 EC002301 - Multifunktionales Messgerät

Messung der Spannungseingänge:

• Nennspannung (Ue): Phase-Phase VAC 600 - Phase-Neutral VAC 300
• Betriebsspannungsbereich: Phase-Phase VAC 50...720 - Phase-Neutral VAC 30...360
• Messverfahren für den Spannungseingang: True RMS
• Anschlussart: Getrennt. zwei. dreiphasig mit oder ohne Nullleiter. symmetrisches Dreiphasensystem




Stromeingänge:

• Nennstrom (Ie) UN 1A/5A
• Strommessung über Rogowski-Spulen: UN 20...6300
• Messbereich: 0.01...1.2 / 0.01...6
• Messverfahren : TRMS
• Überlastbarkeit: +20% Ie von externem Stromwandler mit Sekundärseite 5A
• Überlastspitze: UN 50A für 1s



Messgenauigkeit:

• Messbedingungen (T +23°C ±1°C / Relative Feuchtigkeit 45 ±15% RH)
• VNL-Spannung: ±0,5%.
• VLL-Spannung: ±0,5%.
• Stromstärke: ±0,5%.
• Frequenz: ±0,05%.
• Wirkleistung: ±0,5%.
• Wirkenergie: Klasse 1 (IEC/EN/BS 62053-21)
• Blindenergie: Klasse 2 (IEC/EN 62053-23)



Isolierung

• Bemessungsisolationsspannung Ui IEC/EN: 600V
• Bemessungs-Stoßspannung Uimp kV 9,5
• Stehende Spannung bei Betriebsfrequenz: kV 5,2
• Oberschwingungsanalyse 15. Ordnung
• PLC-Logik: NO
• Typ des RS485-Kommunikationsanschlusses
• Ethernet-RS485-Gateway-Funktion: NEIN




Mechanische Eigenschaften

• Art des Gehäuses: Polyamid
• Art der Klemmen: Abnehmbar
• Leiterquerschnitt: min mm² 0,2 - max. mm² 2,5
• Min AWG 24 - Max AWG 12
• Anzugsdrehmoment (Max) - Nm 0,5 - lbin 4,5
• Befestigung: Unterputzmontage
• Gewicht: 350 Gramm




Umgebungsbedingungen:

• Betriebstemperatur: -20/+60°C
• Lagertemperatur: -30/+80°C
• Relative Luftfeuchtigkeit %: <90
• Maximaler Verschmutzungsgrad: 2
• Schutzart: IP54

• Art : Multimeter
