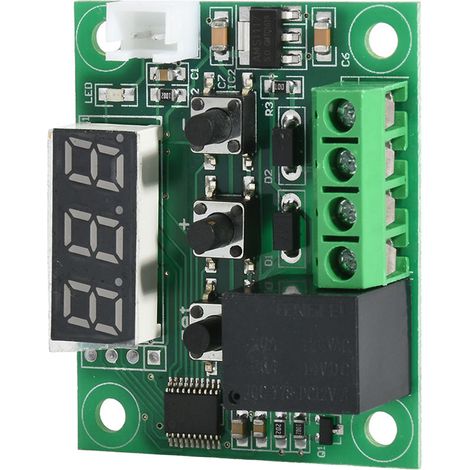

Digitale Temperaturregelungsplatine W1209 mit blauer LED, Mikrothermostat, 12V DC elektronischem Sensormodul, Schalter mit Einkanalrelais und Abdichtung.

L'alimentation et la charge peuvent être fournies au contrôleur.

La température mesurée s'affiche.

Appuyez sur le bouton « SET », l'affichage indique la température.

Appuyez sur « + » ou « - » pour régler la température souhaitée (appuyez longuement sur « + » ou « - » pour augmenter ou diminuer rapidement).

Après le réglage, appuyez sur SET pour confirmer.

Le contrôleur coupe automatiquement le relais.



Voyants, description de l'état des LED :

Voyant : « Éteint » Le relais est désactivé. « Toujours » indique que le relais est fermé.

LED : « LL » indique que le capteur est ouvert, « HH » indique une valeur hors plage. Le thermostat force alors la fermeture du relais. L'affichage signale une protection contre la surchauffe.



Tableau des réglages de fonction :

Appuyez longuement sur « SET » Pour accéder aux paramètres





Numéro de code
Code
Plage de réglage
Réglage d'usine


P0
Refroidissement / Chauffage
°C/H
°C


P1 ; ; ; ; ; ; ; ; ;
Réglage de l'hystérésis
0,1-15
2


P2
Limite de réglage maximale
110
110


P3
Limite de réglage minimale
-50
-50


P4
Correction de température
-7-7 °C
0


P5
Délai de démarrage
0-10 minutes
0


P6
Activation/désactivation du signal sonore des touches
0-110
Désactivé





















Lorsque le thermostat est hors tension, appuyez longuement sur « - » ou « + » pour rétablir les paramètres d'usine.



Contenu de l'emballage :

1 * Carte de contrôle de température numérique W1209
