Digitaler Drehstromzähler 230/400 V – 5–100 A, LCD-Anzeige, kWh

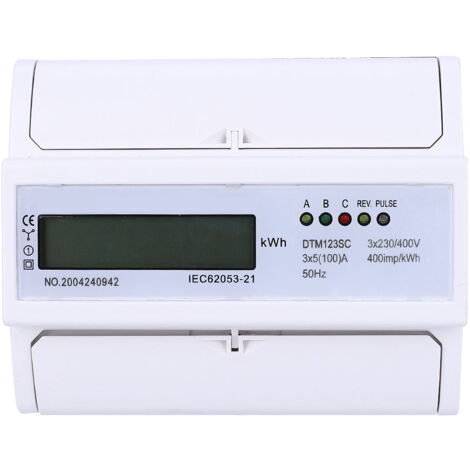

Willkommen in unserem Shop! Der dreiphasige elektronische Energiezähler DTM123SC ist ein intelligenter Zähler der nächsten Generation, der auf fortschrittlicher Digitaltechnik und SMT-Technologie basiert. Dank seines großen integrierten Schaltkreises garantiert er hohe Qualität und optimale Zuverlässigkeit. Dieser Zähler erfüllt die Anforderungen der Klasse 1 für aktive Energiezähler gemäß der internationalen Norm IEC 62053-21 und gewährleistet so eine präzise Messung des Stromverbrauchs. Er ist für eine einfache Installation konzipiert und wird auf einer Standard-35-mm-DIN-Schiene nach DIN EN50022 montiert. Sein kompaktes Design mit einer Breite von 6 Modulen (12,5 mm) gemäß DIN43880 sorgt für optimale Leistung. Der Zähler verfügt über ein hintergrundbeleuchtetes 6+1-stelliges LCD-Display (9999999,1 kWh), das ein einfaches Ablesen der Verbrauchsdaten ermöglicht. Zusätzlich ist der Zähler standardmäßig mit einem passiven (polarisierten) Impulsausgang ausgestattet, der den einfachen Anschluss an verschiedene AMR-Systeme (Automatische Zählerablesung) ermöglicht. Optional ist auch ein passiver (unpolarisierter) Fernimpulsausgang erhältlich. Es entspricht den Normen IEC 62053-31 und DIN 43864 für Impulsausgangskompatibilität. Das Messgerät DTM123SC verfügt außerdem über eine zweifarbige LED, die den Betriebszustand (grün) und das Energieimpulssignal (rot) anzeigt. Dank seiner Funktionsmessung kann die Richtung des Wechselstroms unabhängig von der Richtung des Laststroms gemessen werden – eine Funktion, die der Norm IEC 62053-21 entspricht. Für eine einfache Bedienung ermöglicht dieses Messgerät den Direktanschluss und bietet zwei Anschlussmöglichkeiten. Die Standardkonfiguration ist S-förmige Verdrahtung, alternativ ist auch eine U-förmige Verdrahtung möglich.

Technische Daten:

- Modell: DTM123SC

- Genauigkeit: Klasse 1

- Nennspannung: 3 x 230 V/400 V, 50 Hz

- Nennstrom: 3 x 5 (100) A (Referenzstrom, Maximalstrom)

- Isolationsleistung: Wechselspannung 4 kV, 1 Minute, Impulsspannung 6 kV, Wellenform 1,2/50 µs

- Anzeigemodus: LCD-Display

- Montageart: DIN-Schienenmontage (35 mm)

- Gewicht: 481 g / 17,0 oz

Lieferumfang:

- 1 x Energiezähler

- 1 x Bedienungsanleitung Handbuch
