Allgemeine Beschreibung

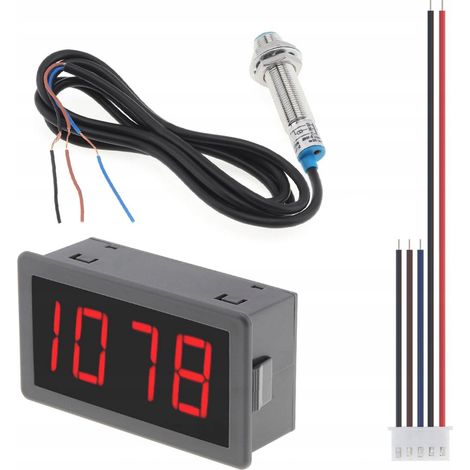

Der digitale Drehzahlmesser CF5135C-Z ist ein präzises Messgerät zur Erfassung der Drehzahl, die auf einer roten LED-Anzeige in Umdrehungen pro Minute (U/min) dargestellt wird. Er eignet sich ideal zur Drehzahlmessung von Wellen, Lüftern und anderen rotierenden Bauteilen.Technische daten
- Anzeige: Rote LED 67 x 32 mm
- Sensor: NJK-5002C
- Magnetsensor: M12 mm Zylinder
- Messbereich: 10 mm
- Betriebstemperatur: 0–50 °C
- Stromversorgung: DC 8–24 V, 40 mA
- Drehzahlmessbereich: 10–9999 U/min
- Messgenauigkeit: 0,1 %
Kompatibilität und Zubehör
Der Magnet, der für die Funktion des Sensors erforderlich ist, ist nicht im Lieferumfang enthalten.
Installation
Der Anschluss des Drehzahlmessers erfolgt über deutlich beschriftete Kabel:
- Sensor, schwarzes Kabel: Ausgangssignal
- Sensor, braunes Kabel: Stromversorgung +
- Sensor, blaues Kabel: Stromversorgung -
- Stromversorgung -, schwarzes Kabel
- Stromversorgung +, rotes Kabel
Anwendung
Um eine präzise Messung zu gewährleisten, muss der Magnet mit der richtigen Polarität zum Sensor ausgerichtet sein. Bei Problemen mit der Anzeige (z.B. 0000 oder keine Meldung) sollte der Magnet umgedreht werden.
Weitere Informationen
Der Drehzahlmesser ist für den Betrieb in einem Temperaturbereich von 0–50 °C ausgelegt.
