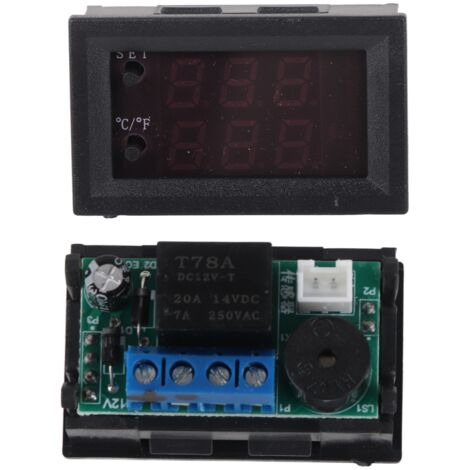

Digitaler Temperaturregler, Mikrocomputer-Thermostat mit 12-V-DC-Sensor, breiter Messbereich -50 °C bis 110 °C für industrielle Steuerungstechnik und Zerkleinerungssysteme

Eigenschaften:

1. Dieser empfindliche Temperaturregler mit digitaler Anzeige kann den Celsius-Modus oder den Fahrenheit-Modus einstellen
2. Die Anzeige- und Kontrolltemperatur kann auf 0,1℃ eingestellt werden. Die Installation ist bequem und die Verkabelung ist einfach
3. Großer Temperaturmessbereich von -50℃ bis 110℃ und unterstützt Hochtemperaturschutz
4. Kann bequem und schnell direkt installiert oder in die Schalttafel industrieller Steuerungsgeräte eingebettet werden
5. Weit verbreitet im Brutbereich, Gerätekoffer, Klimaanlage, Temperaturkontrollschutz und anderen Bereichen

Spezifikation:

Eigenschaften:
Dieser empfindliche Temperaturregler mit digitaler Anzeige kann den Celsius-Modus oder den Fahrenheit-Modus einstellen.
Die Genauigkeit der Umgebungs- und Solltemperatur beträgt 0,1℃. Die Installation ist bequem und die Verkabelung ist einfach.
Großer Temperaturmessbereich von -50℃ bis 110℃ und unterstützt Hochtemperaturschutz.
Kann bequem und schnell direkt installiert oder in die Schalttafel industrieller Steuerungsgeräte eingebettet werden.
Weit verbreitet im Brutbereich, Gerätegehäuse, Klimaanlage, Temperaturkontrollschutz und anderen Bereichen.
Spezifikation:
Eingangsspannung: DC12V
Temperaturmessbereich: - 50℃~110 ℃ < br>Auflösungsverhältnis: -9,9℃-99,9℃--0,1℃ andere Temperaturintervalle--1℃
Messgenauigkeit: 0,1 ℃
Steuerungsgenauigkeit: 0,1 ℃
Rückgabedifferenzgenauigkeit: 0,1 ℃
Bildwiederholfrequenz: 0,5 S
Hochtemperaturschutz: 0-110 ℃
Messeingang: NTC (10K 0,5 %) wasserdichter Sensor
Ausgang: 10A-Relais
Umgebungsanforderungen:
Temperatur Anforderung: -10 ℃ ~ 60 ℃
Anforderung an Luftfeuchtigkeit: 20 % bis 85 %
Stromverbrauch der Maschine: Ruhestrom ≤ 35 MA, Aufnahmestrom ≤ 65 MA
Gewicht: 33 g / 1,2 Unzen (ca.)
Paketliste:
1 * Temperaturregler
Verwendungsmethoden:
Nach dem Anschließen an die Stromversorgung und Last (siehe Schaltplan) können Sie den Regler mit Strom versorgen, die Farbe Rot zeigt sich für Messtemperatur, die folgende Farbe blau (oder rot), je nach Bedarf, um die Temperatur einzustellen
Im Falle einer tatsächlichen Temperaturanzeige drücken Sie bitte die Taste „Set“, der folgende digitale Einstellungstext blinkt und die Temperatur wird nach Abschluss der Einstellung angezeigt Warten Sie 3 Minuten, es kehrt automatisch zurück. Zu diesem Zeitpunkt trennt der Controller automatisch das Relais entsprechend der voreingestellten Temperatur. Dieser Sensor kann alle Arten von großer Stromlast bewältigen. Bitte stellen Sie sicher, dass die Leitung korrekt ist.
Die Beschreibung von Licht und Digital Röhrenstatus:
Leuchte: Das Aus bedeutet, dass das Relais nicht angeschlossen ist, und das normale Leuchten zeigt an, dass das Relais geschlossen ist.
Digitale Röhre: Das Zeichen LLL steht für den offenen Stromkreis des Sensors und das Zeichen HHH bedeutet, dass der Controller bei Überschreitung des Messbereichs das Relais zwangsweise abschaltet. Das Zeichen --- bedeutet Hochtemperaturschutz.
Die Beschreibung der Parameter Funktion:
Bitte drücken Sie die Taste SET fünf Sekunden lang. Anschließend gelangen Sie zum Hauptmenü der Einstellungen. Durch Drücken von STC(+) und C/F (-) können Sie zu P0-P8 wechseln.
Über die Anpassung der Parameter P0-P8: Wenn Sie P0 anpassen müssen, drücken Sie bitte zuerst STC (+) und C/F (-) gleichzeitig, und die P0-Figur blinkt, zweitens drücken Sie bitte STC (+) und C/F (-) zum Anpassen, wenn fertig, drücken Sie abschließend bitte gleichzeitig STC (+) und C/F (-), um zu bestätigen, P1-P8, mit denen die Parameter jedes Codes wie P0 entsprechend den Anforderungen eingestellt werden können eigen.
Die Taste C/F ist eine Taste zum Umschalten von Fahrenheit oder Celsius.
Drücken Sie die Taste C/F einmal, und es wird F (Fahrenheit-Modus) angezeigt. Drücken Sie dann die Taste C/F einmal, es wird C (Celsius) angezeigt Der Standardmodus ist C (Celsius-Modus). Wenn bei der Verwendung ein großer Temperaturfehler auftritt, handelt es sich möglicherweise um den F-Modus.
Ein Beispiel für die Einstellung:
Wenn Sie die Kühlausrüstung steuern müssen
1: Bitte stellen Sie den C-Modus im Code P0 ein:
2: Wenn Sie die tatsächliche Temperatur anzeigen möchten, sollten Sie die Taste drücken SET und die folgende Ziffer des Einstellungstextes blinken. Drücken Sie dann C/F(+) und SET (-), um die Stopp-Kühltemperatur einzustellen. Nach der Einstellung warten Sie bitte 3 Sekunden. Die Rückkehr wird automatisch bestätigt.
3: Rückkehr zur Differenzeinstellung: Halten Sie zunächst die Taste SET fünf Sekunden lang gedrückt, um das Einstellungshauptmenü aufzurufen. Drücken Sie anschließend STC (+) und C/F (-), um beim Umschalten auf P1 umzuschalten P1, bitte drücken Sie jeweils einmal STC (+) und C / f (-), die P0-Figur blinkt, dann drücken Sie bitte STC (+) und C / f (-), um den Differenzwert einzustellen (returndifference bedeutet, dass Sie dies tun sollten). Fügen Sie zum Starten mehrere Grad hinzu. Wenn das Gerät beispielsweise stoppt, wenn die Stopp-Einstelltemperatur 25 Grad beträgt, müssen Sie die Kühltemperatur auf 28 Grad einstellen. Der Wert im Code P1 sollte auf 3 Grad eingestellt werden, sodass der Rückgabedifferenzwert 3 Grad beträgt ), danach drücken Sie bitte gleichzeitig STC(+) C/F (-) zur Bestätigung.
4: Die oben genannten Schritte werden eingerichtet, die Daten werden automatisch gespeichert und das Endergebnis ist, dass bei der Steuerung der Kühlgeräte eine Temperatur von mehr als 28 Grad zum Starten der Kühlung und eine Kühlung von 25 Grad zum Stoppen erforderlich ist.
Wenn Sie die Heizausrüstung steuern müssen:
1: Bitte stellen Sie im Code P0 den H-Modus ein.
2: Um die tatsächliche Temperatur anzuzeigen, drücken Sie die SET-Taste. Die folgende Ziffer des Einstellungstexts blinkt. Drücken Sie dann C/F (+) und SET (-), um die Heizstopptemperatur einzustellen. Bitte warten Sie nach der Einstellung 3 Sekunden lang gedrückt, wird die Rückkehr automatisch bestätigt.
3: Differenzeinstellung zurückgeben: Bitte drücken Sie zunächst fünf Sekunden lang die SET-Taste und dann
